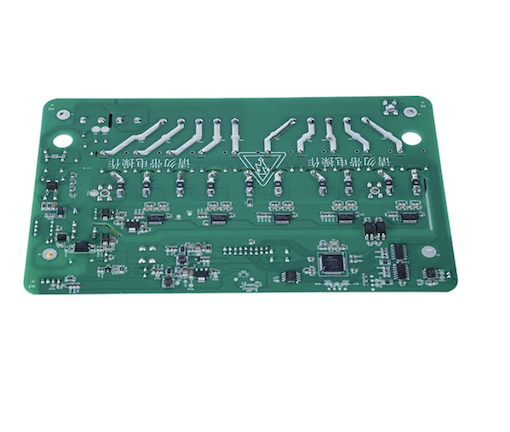

신속한 프로토타이핑 PCB 보드의 SMT 및 THT 조립

Fanway에서 제공하는 Rapid Prototyping PCB 보드의 SMT 및 THT 어셈블리는 첫 번째 구성 요소를 배치하기 전에 패드 간격, 구멍 크기 및 구성 요소 간격 문제를 포착하는 DFM 검토로 시작됩니다. 그런 다음 SMT 배치, 스루홀 납땜 및 전체 테스트를 통해 보드를 조립합니다. 파일 확인 후 24시간 내에 배송되므로 개발을 계속 진행할 수 있을 만큼 빠르게 작업 보드를 받을 수 있습니다. 귀하의 예산과 지불을 보다 유연하게 만들기 위한 최소한의 것입니다.

프로토타입 PCB 조립의 장점

1. 조기 검증, 위험 감소

신속한 프로토타이핑 PCB 보드의 SMT 및 THT 어셈블리를 사용하면 값비싼 생산 툴링 및 대규모 부품 주문을 하기 전에 실제 세계에서 회로 설계를 테스트할 수 있습니다. 이 단계에서 설계 결함을 찾아내는 데 드는 비용은 대량 생산 배치를 재작업하는 데 드는 비용의 일부에 불과합니다. 한 번의 프로토타입 반복으로 수천 개의 유닛이 제작된 후에야 발견될 수 있는 치명적인 손실을 방지할 수 있습니다.

2. R&D 반복 가속화

일반적으로 24시간이라는 빠른 처리 시간은 엔지니어링 팀이 며칠 내에 새로운 보드 개정판을 받아 즉시 테스트를 시작할 수 있음을 의미합니다. 반복 주기가 짧을수록 동일한 프로젝트 일정 내에서 더 많은 설계를 개선할 수 있어 생산 출시 전 제품 성숙도가 직접적으로 향상됩니다.

3. 병렬 펌웨어 개발

프로토타입 보드는 소프트웨어 엔지니어가 임베디드 코드를 작성하고 테스트할 수 있는 실제 하드웨어 플랫폼을 제공합니다. 생산 보드를 기다리는 대신 하드웨어 검증과 동시에 펌웨어 개발을 진행하여 전체 프로젝트 일정을 단축할 수 있습니다. 이러한 병렬 워크플로우는 빡빡한 시장 창구를 충족하는 데 필수적입니다.

4. 통제된 비용 구조

소규모 배치 생산은 전체 생산 실행 비용보다 훨씬 낮은 프로토타입 단계 비용을 유지합니다. R&D 팀과 스타트업은 테스트에 필요한 보드 수만큼 정확하게 주문하여 과도한 재고와 불필요한 자본 지출을 피할 수 있습니다. 이러한 유연성을 통해 예산이 제한된 프로젝트에서도 프로토타입 제작에 접근할 수 있습니다.

엔지니어가 Fanway를 선택하는 이유

Fanway는 프로토타입 제작 단계의 요구 사항인 속도, 정확성 및 비용 제어를 이해합니다. 엔지니어들이 계속해서 돌아오게 만드는 구체적인 이점은 다음과 같습니다.

1. 번개처럼 빠른 실행:Gerber 파일에서 보드 배송까지 24시간 내에 완료됩니다. 표준 빠른 회전 주기는 3~7일이 소요됩니다. 24시간 배송을 통해 엔지니어링 팀은 동일한 프로젝트 일정 내에 더 많은 설계 검증 라운드를 완료할 수 있습니다.

2. 최소 주문 수량 없음:1~50개 유닛을 비용 효율적으로 구축하세요. R&D 팀과 스타트업은 대량 주문을 하지 않고도 테스트에 필요한 것을 정확하게 주문할 수 있어 프로토타입 예산을 통제할 수 있습니다.

3. 실시간 생산 추적:당사의 온라인 생산 포털을 통해 고객은 언제든지 조립 진행 상황을 모니터링할 수 있습니다. 배치부터 테스트까지 모든 보드의 상태가 투명하고 각 단계를 추적할 수 있으므로 프로젝트 일정 관리가 더 이상 이메일이나 전화 통화에 의존하지 않습니다.

4. 정밀 배치 기능:ASM SiPlace SX2 배치 시스템은 01005 부품에 대해 0.1mm의 위치 정확도를 달성합니다. 이러한 수준의 정밀도는 소형 부품이 고밀도 보드에 올바르게 배치되도록 보장하며, 이는 초소형 패키지를 사용하는 프로토타입이 제대로 작동하는지 직접적으로 결정합니다.

5. 혼합 기술 지원:SMT, THT 및 압입 커넥터는 동일한 보드에 조립될 수 있습니다. 설계에 BGA 칩과 대형 커넥터가 모두 포함된 경우 여러 공급업체에 걸쳐 생산을 분할할 필요가 없습니다. 우리는 이 모든 것을 하나의 시설에서 완료합니다.

6. BGA 및 CSP 처리:0.3mm 피치 BGA 및 CSP 부품을 조립하고 X선 검사를 통해 검증합니다. 이는 최신 세대의 미세 피치 볼 그리드 어레이 장치를 사용하는 설계를 지원합니다. 이러한 부품의 솔더 접합 품질은 광학 검사만으로는 확인할 수 없습니다. 엑스레이가 유일한 확인 방법이다.

7. 위험 없는 개발 지원:무료 DFM 검사를 통해 생산 전에 설계 오류를 찾아낼 수 있으며, 통계에 따르면 조립 문제의 83%가 설계 단계 제조 가능성 결함에서 비롯되는 것으로 나타났습니다. IP 보호를 위해 기밀 유지 계약을 체결하고 암호화된 데이터 전송을 사용하여 귀하의 디자인 파일이 유출되거나 다른 목적으로 사용되지 않도록 합니다. 부품 소싱의 경우 당사는 2천만 개 이상의 재고 부품을 확보하고 Mouser 및 DigiKey와 같은 주요 유통업체와 통합하므로 소량 프로토타입 부품은 최소 주문 수량이나 리드 타임과 관련하여 문제가 되지 않습니다.

응용분야

Fanway의 신속한 프로토타이핑 PCB 보드 서비스의 SMT 및 THT 조립 서비스는 다음 분야에서 널리 사용됩니다.

IoT 장치 및 웨어러블:소형 폼 팩터, 고밀도 및 낮은 전력 소비는 프로토타입 제작 중 정밀한 배치와 빠른 반복을 요구합니다. 대표 제품으로는 스마트 센서, 건강 모니터링 밴드, 무선통신 모듈 등이 있다.

자동차 제어 모듈:차량 전자 장치에는 높은 신뢰성과 환경 탄력성이 필요합니다. ECU 프로토타입, BMS 배터리 관리 보드, 차체 제어 모듈은 모두 프로토타입 단계에서 필수적인 기능 검증과 신뢰성 테스트가 필요합니다.

의료 진단 도구:의료기기에는 엄격한 규제 승인이 필요합니다. 프로토타입 단계에서의 철저한 검증은 후속 FDA 또는 CE 인증을 위한 전제 조건입니다. 여기에는 모니터 메인보드, 초음파 제어 보드, 휴대용 진단 장비가 포함됩니다.

항공우주 테스트 시스템:높은 신뢰성 요구 사항은 모든 설계 변경을 물리적으로 검증해야 함을 의미합니다. 항공 전자 컨트롤러 및 비행 테스트 데이터 수집 시스템용 프로토타입 보드는 군용 등급 컨포멀 코팅 및 THT 압입 커넥터 사양을 충족해야 합니다.

통신 및 네트워킹 장비:복잡한 고속 보드는 프로토타입 조립을 통해 생산 전에 신호 무결성을 검증할 수 있습니다. 여기에는 라우터 메인보드, 광 모듈 제어 보드, 기지국 RF 보드가 포함됩니다.

테스트 및 품질 관리

신속한 프로토타이핑 PCB 보드의 SMT 및 THT 조립 테스트는 전자 제조에서 중요한 단계입니다. Fanway는 포괄적인 범위의 테스트 서비스를 제공합니다.

회로 내 테스트는 조립된 보드의 개별 구성 요소와 회로의 전기적 성능을 확인하여 단락, 개방 및 구성 요소 매개변수 편차를 신속하게 감지합니다.

기능 테스트를 통해 보드가 실제 작동 조건에서 설계된 대로 작동하는지 확인하고 실제 사용 시나리오를 시뮬레이션합니다.

번인 테스트(Burn In Testing)는 보드가 현장에 도달하기 전에 초기 수명 오류를 식별하기 위해 확장된 작동을 실시하여 배송된 보드가 연속 작동 중에 숨겨진 결함을 나타내지 않도록 보장합니다.

자동화된 광학 검사는 납땜 결함, 부품 배치 오류 및 극성 문제를 감지하여 납땜 접합 외관 품질에 대한 포괄적인 검사를 포함합니다.

X 레이 검사는 광학적으로 검사할 수 없는 BGA 및 LGA와 같은 숨겨진 조인트에 대한 가시성을 제공하여 볼 그리드 어레이 장치의 솔더 조인트 무결성을 확인합니다.

공통 어셈블리 문제 및 예방

콜드 조인트, 솔더 브릿지 및 불충분한 솔더를 포함하여 열악한 솔더링 품질.

방지:제어된 리플로우 프로파일 및 SPI 솔더 페이스트 검사를 통해 각 보드에 대해 페이스트 두께와 모양이 기록됩니다.

잘못된 방향이나 위치와 관련된 구성요소 배치 오류입니다.

방지:배치 후 AOI 검사 및 BGA에 대한 X선 검증.

구성 요소 패키지가 PCB 패드 설계와 일치하지 않는 패키지 불일치.

방지:엔지니어링 팀이 각 구성 요소의 패키지 크기를 확인하는 생산 전 DFM 검토입니다.

Gerber 레이어 누락 또는 잘못된 드릴 파일과 같은 파일 오류.

방지:레이어 완전성과 올바른 드릴 좌표를 보장하기 위해 들어오는 모든 파일의 엔지니어링 검증.
