인쇄 된 회로 보드는 어떻게 현대 전자 제품에 전력을 공급합니까?

2025-09-30

인쇄 회로 보드(PCBS)는 오늘날 전자 제품의 조용한 백본입니다. 스마트 폰, 자동차 제어 시스템, 의료 스캐너 또는 항공 우주 내비게이션 모듈에서 PCB는 모든 구성 요소를 연결하는 물리 및 전기 기초를 제공합니다. 그들이 어떻게 작동하는지 이해하는 것은 그들이 기술로 가져온 변화를 인식하는 것으로 시작됩니다. PCB 전에 지점 간 연결로 배선이 수동으로 수행되었습니다. 이 방법은 오류가 발생하기 쉬웠을뿐만 아니라 확장 성이 제한적이었습니다. PCB는 컴팩트 한 설계, 신뢰성 및 대량 생산 효율을 보장하는 표준화되고 계층화 된 구조를 제공하여 이러한 문제를 해결했습니다.

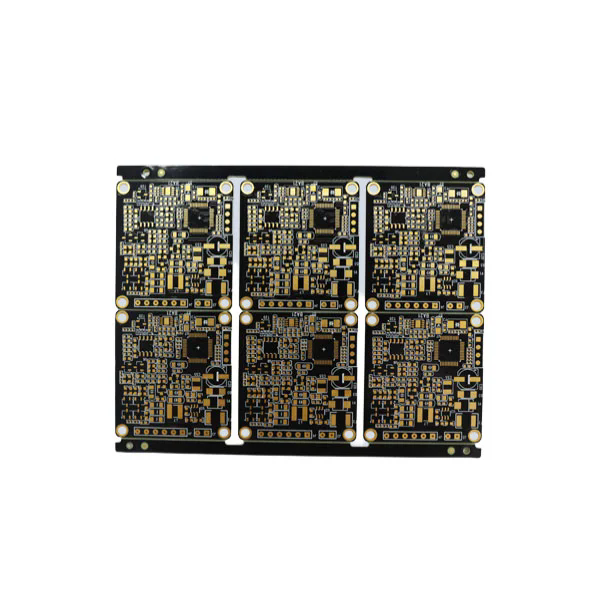

FR4 PCB

그렇다면 그들은 정확히 어떻게 일합니까? 그들의 핵심으로, PCB는 세 가지 주요 목적을 제공합니다.

  1. 기계적 지원- 구성 요소 보안.

  2. 전기 연결- 전류 흐름에 대한 전도성 경로 제공.

  3. 신호 무결성- 전자 신호가 최소한의 손실 또는 간섭으로 이동하도록합니다.

건축에는 포함됩니다기판, 일반적으로 단열층 역할을하는 FR4 유리 섬유 또는 기타 재료. 이 외에도, 구리 호일은 적층되고, 경로로 에칭되며, 보호 마감으로 도금됩니다. 최종 결과는 저항, 커패시터, 마이크로 칩 및 커넥터를 장착 할 수있는 세 심하게 설계된 보드입니다.

PCB는 설계의 복잡성에 따라 단면, 양면 또는 다층 일 수 있습니다. 신호 라우팅 밀도가 중요한 고급 컴퓨팅 및 통신 장비에는 다층 PCB가 고급 컴퓨팅 및 통신 장비에 필수적입니다. 그들은 통합합니다vias(수직 상호 연결) ​​성능 무결성을 유지하면서 신호가 다른 층을 통과 할 수 있도록하는 (수직 상호 연결).

열 관리는 PCB의 또 다른 중요한 역할입니다. 열 바이어스, 방열판 또는 특수 구리 부어를 설계함으로써 제조업체는 민감한 구성 요소가 안전한 작동 온도 내에 남아 있도록합니다. 이러한 설계 고려 사항이 없으면 시스템 고장의 위험이 크게 증가합니다.

다양한 PCB 유형이 산업 요구를 충족시키는 방법

산업은 특정 애플리케이션에 맞는 다양한 유형의 PCB에 의존합니다. 이러한 변형 기능을 이해하면 PCB가 글로벌 전자 제조에서 필수 불가결 한 이유에 대한 통찰력을 제공합니다.

  • 단면 PCB: 이들은 보드의 한쪽에만 구리 트랙이있는 가장 간단한 유형입니다. 그들은 비용 효율적이며 계산기, 라디오 및 간단한 소비자 전자 제품에 널리 사용됩니다.

  • 양면 PCB: 양쪽에 구리 트랙이 특징 인 더 복잡한 회로 설계를 허용합니다. 구성 요소는 양쪽에 장착되어 밀도가 증가 할 수 있습니다.

  • 다층 PCB: 3 개 이상의 전도성 구리 층으로 구성된이 보드는 매우 복잡한 응용을 처리합니다. 스마트 폰, 고급 의료 기기 및 항공 우주 전자 제품은 종종 이에 의존합니다.

  • 엄격한 PCB: 고체 기판을 기반으로하여 안정성과 내구성을 제공하여 대부분의 전자 장치에서 공통적입니다.

  • 유연한 PCB: 폴리이 미드와 같은 구부릴 수있는 재료를 사용하여 제작 된 후, 꼬임과 접을 수 있으며, 웨어러블 및 콤팩트 한 전자 제품에 이상적입니다.

  • RIDID-FLEX PCB: 단단하고 유연한 영역을 결합하여 구조적 안정성과 설계 유연성을 동시에 제공하는 하이브리드.

  • 고주파 PCB: 특수 재료로 제작 된 통신 및 레이더 시스템과 같은 응용 프로그램에 대한 신호 정확도를 보장합니다.

전문 제품 매개 변수를 명확하게 강조하려면 다음은 요약 테이블입니다.

매개 변수 일반적인 범위/사양 응용 프로그램 예
기본 자료 FR4, 폴리이 미드, CEM-1, 로저스 소비자 전자 제품, 자동차, RF 장비
구리 두께 0.5 온스 - 6 온스 발전 보드, 산업 제어
레이어 수 1 - 40+ 장난감에서 슈퍼 컴퓨터까지
표면 마감 Hasl, Enig, OSP, Immersion Silver, Immersion Tin 납땜 가능성, 부식성을 향상시킵니다
최소 트레이스 너비/간격 2 - 4 mils (2 mils 이하의 고급 설계) 고밀도 상호 연결 (HDI) 장치
작동 온도 -55 ° C ~ +150 ° C (최대 200 ° C +의 특수 설계) 항공 우주, 군사, 산업 통제
유전 상수 (DK) 재료에 따라 2.2 - 4.5 고주파 신호 전송
열전도율 0.25 - 2.0 w/mk (기판에 따라 다름) 열에 민감한 회로

이 매개 변수는 각 PCB의 성능, 내구성 및 신뢰성을 지시합니다. 제조업체는 최종 사용 요구 사항에 따라 신중하게 사양을 선택합니다. 예를 들어, 자동차 ECU PCB는 간단한 가정용 LED 조명 보드에 비해 더 높은 내열성 및 진동 내성을 요구합니다.

제조 프로세스가 PCB 신뢰성을 보장하는 방법

인쇄 회로 보드의 신뢰성은 설계뿐만 아니라 정확한 제조 공정에도 의존합니다. 고품질 PCB는 IPC-A-600과 같은 국제 표준을 엄격히 준수해야합니다 (인쇄판의 수용 가능성). 프로세스에는 일반적으로 다음 단계가 포함됩니다.

  1. 디자인 및 레이아웃- 엔지니어는 회로도를 만들어 구리 패턴, 드릴 구멍 및 솔더 마스크를 지시하는 Gerber 파일로 변환합니다.

  2. 기질 준비- FR4 또는 선택된 재료를 절단 및 구리 호일로 적층시킵니다.

  3. 이미지 전송 및 에칭- 회로 패턴이 인쇄되고 원치 않는 구리가 에칭되어 전도성 경로가 남습니다.

  4. 시추 및 도금- 구멍은 vias 및 구성 요소 리드를 위해 뚫린 다음 전도성을 보장하기 위해 도금됩니다.

  5. 솔더 마스크 응용 프로그램- 보호 폴리머 층이 적용되어 트레이스를 절연하며 솔더 브리징을 방지합니다.

  6. 표면 마감- Hasl (Hot Air Solder Leving), Enig (Electroless Nickel Immersion Gold) 또는 기타 마감재가 적용되어 납땜 가능성을 향상시킵니다.

  7. 실크 스크린 인쇄- 참조 표시, 로고 및 레이블이 추가됩니다.

  8. 전기 테스트-플라잉 프로브 또는 고정 장치 기반 테스트를 통해 모든 연결이 유효하고 반바지 또는 오픈 회로가 없습니다.

  9. 최종 검사 및 포장- 보드는 고객 요구 사항에 따라 시각적으로 검사, 측정 및 포장됩니다.

신뢰성은 다음과 같은 기술에 의해 더욱 강화됩니다.

  • 임피던스 제어고속 디지털 회로 용.

  • 열 릴리프 패드납땜을 최적화합니다.

  • 마이크로 비아 기술소형 HDI PCB 용.

  • 컨 포멀 코팅수분과 방진 저항.

글로벌 제조업체도 구현합니다품질 관리 시스템ISO 9001, ISO/TS 16949 (자동차) 및 AS9100 (항공 우주)과 같은. 이는 까다로운 산업과의 일관된 성능과 준수를 보장합니다.

인쇄 회로 보드가 미래 전자 제품을 형성하는 방법

PCB의 미래는 빠른 기술 트렌드로 계속 발전하고 있습니다. 새로운 응용 프로그램5G, AI 구동 장치, 전기 자동차 및 IoT더 얇고 빠르며 내구성이 높은 수요 보드. 혁신은 다음과 같습니다.

  • HDI (고밀도 상호 연결) ​​PCB: 작은 공간에서 더 많은 구성 요소를 허용하여 스마트 폰과 웨어러블 기술을 가능하게합니다.

  • 임베디드 구성 요소: 우주 절약을 위해 PCB 계층 내에서 직접 수동 및 활성 부품을 통합합니다.

  • 금속 코어 PCB: LED 조명 및 전력 전자 장치에서 열 소산을 향상시키기 위해 알루미늄 또는 구리베이스를 사용합니다.

  • 생분해 성 기판: 지속 가능성 문제에 대응하여 친환경 PCB가 주목을 받고 있습니다.

  • 3D 인쇄 PCB: 유연한 프로토 타이핑 및 맞춤형 형상을 제공합니다.

산업이 더 높은 주파수, 더 빠른 속도 및 더 나은 에너지 효율을 요구함에 따라 PCB 기술은 계속 적응하고 있습니다. 예를 들어, 자동차 전자 장치는 점점 더 높은 진동, 넓은 온도 범위 및 전자기 간섭 제어를 견딜 수있는 보드가 필요합니다. 의료 기기는 생명을 구하는 장비 내에서 높은 신뢰성을 유지하는 소형화 된 PCB에 의존합니다. 통신 회사는 5G 기지국에서 최소 신호 손실을 보장하기 위해 고주파 PCB에 투자합니다.

이러한 혁신의 영향은 심오합니다. 더 나은 연결성, 안전한 운송, 고급 의료 및보다 효율적인 에너지 사용. 본질적으로, 인쇄 회로 보드의 진화는 글로벌 기술 인프라의 미래에 직접 영향을 미칩니다.

자주 묻는 질문 (FAQ)

Q1 : 인쇄 회로 보드는 얼마나 오래 지속됩니까?
고품질 PCB는 사용 조건, 재료 선택 및 열 관리에 따라 10 년에서 20 년까지 지속될 수 있습니다. 더 엄격한 사양으로 설계된 산업 및 항공 우주 등급 PCB는 적절한 유지 보수로 더 오래 지속될 수 있습니다.

Q2 : 응용 프로그램에 적합한 PCB를 어떻게 선택합니까?
올바른 PCB를 선택하려면 운영 환경, 전력 요구 사항, 신호 속도 및 물리적 설계 제약 조건을 평가해야합니다. 예를 들어, Flexible PCB는 웨어러블 장치에 이상적이며 다층 강성 보드는 고속 데이터 처리 시스템에 더 좋습니다. 숙련 된 제조업체와의 컨설팅은 최적의 재료 및 설계 선택을 보장합니다.

인쇄 회로 보드는 현대 기술의 숨겨진 힘으로 장치가 기능적이고 신뢰할 수 있으며 효율적으로 유지되도록합니다. 소비자 가제트의 기본 단일 계층 설계에서 항공 우주 및 의료 장비의 정교한 다층 구조에 이르기까지 PCB는 계속 발전하고 새로운 도전에 적응하고 있습니다.

~에팬 웨이, 우리는 고급 기술, 엄격한 품질 표준 및 업계 전문 지식을 결합하여 다양한 글로벌 요구를 충족시키는 PCB를 제공합니다. 전자 제품 제조 요구를 지원할 신뢰할 수있는 파트너를 찾고 있다면저희에게 연락하십시오오늘은 우리가 당신의 혁신을 강화할 수있는 방법을 알아보십시오.
