FPC PCB는 유연한 전자 제품 제조에 어떻게 혁명을 일으키나요?

2025-10-10

유연한 인쇄 회로 기판(FPC PCB)는 유연하고, 가볍고, 고밀도의 회로 연결을 가능하게 하여 현대 전자 장치의 구조를 재편한 혁신입니다. 기존의 견고한 PCB와 달리 FPC PCB는 폴리이미드(PI) 또는 폴리에스터(PET)와 같은 유연한 기본 재료로 만들어져 회로를 파손하지 않고 구부리거나 접거나 비틀 수 있습니다. 이러한 고유한 특성을 통해 설계자는 더 작고, 더 얇고, 더 역동적인 제품 구조를 구현할 수 있습니다.

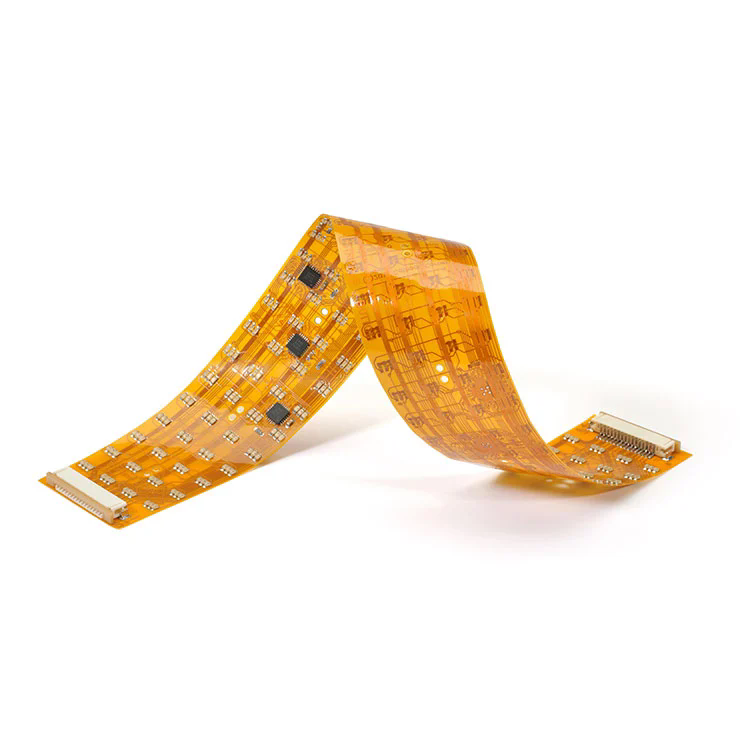

FPC PCB

FPC PCB는 웨어러블 기기, 의료 기기, 자동차 시스템, 스마트폰 및 산업 제어 시스템에 널리 사용됩니다. 유연성과 우수한 성능은 소형 다기능 전자 장치의 발전을 위한 중요한 기반이 됩니다.

FPC PCB의 주요 특성은 다음과 같습니다.

  • 가볍고 얇음: 두께가 0.1mm까지 얇아 소형 전자 장치에 적합합니다.

  • 높은 신뢰성: 유연한 구리 회로는 배선 오류를 줄이고 전반적인 신호 무결성을 향상시킵니다.

  • 내열성 및 내화학성: 폴리이미드 기판은 열악한 환경에서도 안정적인 성능을 보장합니다.

  • 탁월한 동적 굽힘 성능: 이동 가능하거나 접을 수 있는 부품이 있는 장치에 적합합니다.

본질적으로 FPC PCB는 기능성, 내구성 및 유연성의 완벽한 조화를 가능하게 하여 차세대 전자 혁신이 요구하는 설계 자유를 지원합니다.

FPC PCB는 어떻게 작동하며 주요 기술 매개변수는 무엇입니까?

FPC PCB의 작동 원리는 유연한 절연 필름에 전도성 구리 트레이스를 인쇄할 수 있는 적층 구조에 있습니다. 구조는 일반적으로 다음과 같이 구성됩니다.

  1. 기본 재료(기판): 기계적 유연성과 절연성을 제공하는 폴리이미드(PI) 또는 PET 필름.

  2. 접착층: 동박을 기판에 접착합니다(접착식 또는 무접착식일 수 있음).

  3. Copper Foil: 전류 전달을 위한 전도성 층.

  4. 커버레이 필름: 환경적 손상으로부터 회로를 보호하고 절연 기능을 제공합니다.

  5. 강화 레이어(옵션): 커넥터 영역 또는 장착 지점을 강화합니다.

다음은 전문적인 FPC PCB 제조에 ​​일반적으로 사용되는 주요 기술 사양을 요약한 자세한 표입니다.

매개변수 사양 설명
기본 재료 폴리이미드(PI) / PET 유연하고 내열성이 뛰어난 기판 소재
구리 두께 1/3온스 – 3온스 전류 운반 용량을 결정합니다.
레이어 수 1~6층 회로 복잡도에 따라 다름
최소 선 너비 / 간격 0.05mm / 0.05mm 회로 밀도 정밀도를 정의합니다.
표면 마감 ENIG, OSP, HASL, 침수 실버 납땜성 및 부식 방지 보장
굽힘 반경 ≥0.5mm 굽힘 시 유연성과 내구성을 나타냅니다.
작동 온도 -40°C ~ +150°C 고온 환경에 적합
솔더 마스크 노란색, 검정색, 녹색, 투명 심미적이고 보호적인 코팅을 제공합니다.
임피던스 제어 ±10% 신호 전송 안정성 유지

이러한 기술 매개변수는 FPC PCB의 전기적 성능, 기계적 내구성 및 제품 통합 효율성에 직접적인 영향을 미칩니다. 재료와 디자인의 올바른 조합은 극한의 기계적 조건에서도 안정적인 신호 전송을 보장합니다.

제품 설계를 위해 FPC PCB를 선택하는 이유는 무엇입니까?

현대 전자 장치의 PCB 설계를 고려할 때 FPC PCB는 견고한 보드에 비해 탁월한 다양성과 신뢰성을 제공합니다. 인기가 높아지는 이유는 다음과 같은 세 가지 주요 엔지니어링 이점에 기반합니다.

(1) 공간 최적화 및 디자인 유연성

FPC PCB를 사용하면 엔지니어는 복잡한 장치 형상에 맞게 보드를 구부리고 접어 3차원 상호 연결을 생성할 수 있습니다. 이 기능을 사용하면 공간 요구 사항이 크게 줄어들고 스마트폰, 카메라, 의료용 웨어러블 기기에 필수적인 더 얇고 가벼우며 인체공학적인 장치를 설계할 수 있습니다.

(2) 신뢰성 및 내구성 강화

솔더 조인트와 커넥터 수가 적은 FPC PCB는 느슨한 연결 및 신호 간섭의 위험을 줄입니다. 진동에 대한 저항력이 뛰어나 일관된 성능이 중요한 자동차 및 항공우주 응용 분야에 이상적입니다.

(3) 우수한 전기적 성능

구리 트레이스의 균일성과 제어된 임피던스 설계는 고주파수에서 신호 무결성을 유지하는 데 도움이 됩니다. 이는 고속 통신 시스템, IoT 모듈 및 고급 센서에 특히 중요합니다.

추가 이점:

  • 조립을 단순화하고 배선 오류를 줄입니다.

  • 뛰어난 방열 성능을 제공합니다.

  • 가볍고 소형화된 전자 어셈블리를 가능하게 합니다.

  • 높은 수율로 자동화 생산을 지원합니다.

산업 전반에 걸친 응용 분야:

  • 가전제품: 스마트폰, 태블릿, 폴더블 디스플레이, 카메라.

  • 의료 장비: 심박 조율기, 진단 영상 시스템, 바이오 센서.

  • 자동차 전자 장치: 계기판, LED 조명, 에어백 시스템.

  • 산업 자동화: 제어판, 로봇 팔, 스마트 센서.

이러한 기능을 통합함으로써 FPC PCB는 단순한 기술 구성 요소가 아니라 오늘날 전자 제조 분야의 제품 혁신과 경쟁력을 정의하는 전략적 설계 이점이 됩니다.

올바른 FPC PCB 제조업체를 선택하고 품질을 보장하는 방법은 무엇입니까?

안정적인 제품 성능과 장기적인 신뢰성을 달성하려면 올바른 FPC PCB 공급업체를 선택하는 것이 필수적입니다. 제조업체를 평가할 때 다음 측면을 고려하십시오.

(1) 제조능력 및 장비

제조업체가 치수 정확성과 일관성을 유지하기 위해 고급 레이저 드릴링 기계, 정밀 에칭 시스템 및 자동 광학 검사(AOI)를 갖추고 있는지 확인하십시오.

(2) 자재 조달 및 품질 관리

최고 품질의 FPC PCB는 고순도 구리 포일과 결합된 Dupont™ 또는 Panasonic™ 폴리이미드 필름과 같은 인증된 재료를 사용합니다. IPC 클래스 3 준수 및 ISO 9001 인증과 같은 엄격한 품질 관리 프로세스는 제조 신뢰성의 지표입니다.

(3) 엔지니어링 지원 및 맞춤화

전문 공급업체는 초기 단계의 회로 레이아웃 설계부터 임피던스 시뮬레이션, 프로토타입 제작, 대량 생산에 이르기까지 완전한 기술 지원을 제공하여 최종 제품이 성능 및 비용 요구 사항을 모두 충족할 수 있도록 해야 합니다.

(4) 시험 및 검사기준

신뢰할 수 있는 FPC PCB는 다음을 포함한 여러 테스트 프로세스를 거칩니다.

  • 개방/단락 감지를 위한 전기 테스트(E-테스트)입니다.

  • 기계적 내구성을 확인하기 위한 굽힘 및 굴곡 테스트.

  • 환경적 내구성을 위한 열충격 및 노화 테스트.

  • 추적 균일성과 접착 품질을 위한 현미경 검사.

경험이 풍부하고 인증된 공급업체를 선택하면 생산 위험을 크게 줄이고 신뢰성을 향상하며 출시 시간을 최적화할 수 있습니다.

FPC PCB FAQ 섹션

Q1: FPC PCB와 견고한 PCB의 차이점은 무엇입니까?
A1: 주요 차이점은 유연성과 구조에 있습니다. FPC PCB는 구부리고 접을 수 있는 폴리이미드와 같은 유연한 재료를 사용하는 반면, 견고한 PCB는 견고한 FR-4 기판으로 만들어집니다. FPC PCB는 소형 또는 이동 장치에 이상적인 반면, 견고한 PCB는 정적 및 대형 구조물에 사용됩니다.

Q2: FPC PCB가 고전류 애플리케이션을 처리할 수 있습니까?
A2: 그렇습니다. 적절한 구리 두께와 열 관리를 통해 FPC PCB는 고전류를 효과적으로 처리할 수 있습니다. 강화 구리를 사용한 다층 FPC는 자동차, 전력 모듈 및 산업 제어 시스템의 높은 부하를 견딜 수 있습니다.

팬웨이 FPC PCB 솔루션으로 혁신 강화

유연성, 신뢰성 및 정밀도가 기술 발전을 정의하는 시대에 FPC PCB는 차세대 전자 장치에 전력을 공급하는 데 대체할 수 없는 역할을 합니다. 경량 구조, 고속 성능 및 설계 적응성을 결합하는 능력은 가전제품부터 의료 기술에 이르기까지 다양한 산업 분야에서 혁신의 초석이 됩니다.

~에팬웨이, 우리는 가장 까다로운 산업 표준을 충족하는 맞춤형 엔지니어링 FPC PCB 솔루션을 전문적으로 제공합니다. 첨단 제조 시설, 엄격한 품질 테스트, 고객 만족을 위한 노력을 통해 Fanway는 모든 유연한 회로가 최고의 성능과 장기적인 내구성을 제공하도록 보장합니다.

고성능 전자 제품을 개발하고 신뢰할 수 있는 FPC PCB 파트너를 찾고 있다면 주저하지 말고저희에게 연락주세요오늘. Fanway의 엔지니어링 팀은 귀하의 혁신적인 아이디어를 실현할 수 있도록 전문가 지도, 설계 지원 및 원스톱 생산 서비스를 제공할 것입니다.
