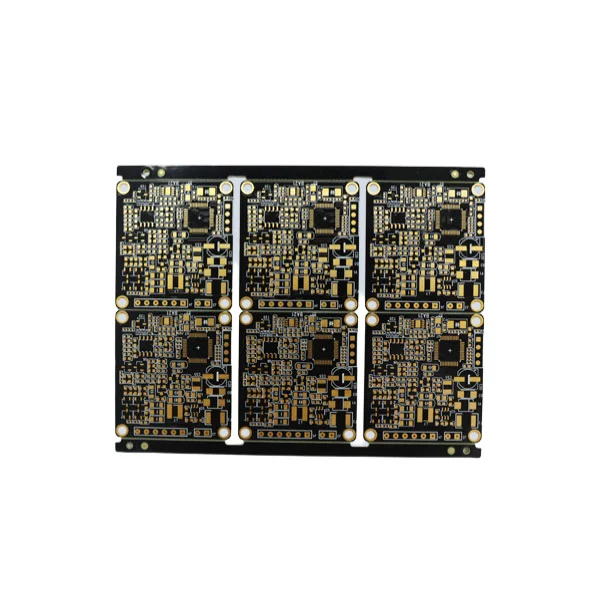

대부분의 전자 엔지니어와 제조업체는 PCB 기판을 선택할 때 비용, 난연성 및 다층 호환성의 균형을 맞추는 데 어려움을 겪습니다.FR4 PCBUL94 V-0 난연 등급의 주류 유리 섬유 에폭시 회로 기판 소재인 는 이러한 문제점을 완벽하게 해결합니다.팬웨이 기술12년 경력의 EMS 및 PCB 전문 제조업체로 맞춤형 공급이 가능합니다.FR4 PCB완전한 ISO, IATF 및 의료 인증을 통해 단면부터 108층 보드까지 포괄합니다.
FR4 PCB난연성 4등급 인쇄 회로 기판을 말하며, 난연성 에폭시 수지를 함침시킨 직조 유리 섬유 천으로 제작되어 UL94 V-0 자기 소화 안전 표준에 도달합니다.팬웨이 FR4 PCB레이어, 두께, 구리 무게 및 표면 마감에 대한 유연한 사용자 정의를 지원하며 HDI 블라인드/매립 기술과 호환됩니다.팬웨이PCB 설계, 제작, SMT 조립 및 전체 테스트를 통합하여 원스톱 제공FR4 PCB모든 전자 부문에 대한 프로토타입부터 대량 생산까지의 솔루션을 제공합니다.
| 매개변수 항목 | 특정 표준 범위 |
| 최대 레이어 수 | 최대 108개 레이어 |
| 완성된 보드 두께 | 0.2mm – 10.0mm |
| 최대 생산 패널 크기 | 610mm * 1200mm |
| 구리 두께 옵션 | 0.5OZ ~ 12OZ |
| 최소 선 너비/간격 | 2.5밀 / 2.5밀 |
| 가장 작은 구멍 크기 | 0.1mm |
| 최대 종횡비 | 25:1 |
| 임피던스 제어 허용 오차 | ±10% |
| 사용 가능한 표면 마감 | HASL(LF), ENIG, 침수 주석/은, 금 핑거, OSP, 경질 금 도금 |
| 옵션 FR4 재료 등급 | TG150, TG170, 할로겐 프리 FR4 |
| 고주파 재료 매칭 | Rogers, Arlon, Taconic 하이브리드 스태킹 |
UL94 V-0 인증은 단락 또는 고온 가열 후에 보드가 자체 소화되도록 보장하여 자동차, 의료 및 전력 전자 장비의 화재 위험을 낮춥니다.
단일/이중/다층, HDI 블라인드 비아 및 두꺼운 구리 설계를 지원합니다. 다양한 제품 소형화 요구에 맞춰 0.4mm 두께에서 3.2mm 두께의 보드 두께와 호환됩니다.
낮은 유전 손실, 우수한 절연성 및 항습 성능; 단단한 유리 섬유 베이스는 생산 및 장기간 장비 작동 중에 굽힘 및 변형을 방지합니다.
표준, 고Tg 및 무할로겐 FR4 변형은 선택 사항이며 무연 납땜 공정 및 RoHS 및 REACH와 같은 환경 수출 규정 준수 규칙을 준수합니다.
Rogers 또는 세라믹 기판과 비교하여 균형 잡힌 원재료 비용;팬웨이공통 신호 영역에는 FR4를 사용하고 RF 부품에만 고주파 재료를 사용하여 전체 프로젝트 예산을 절감하도록 적층 설계를 최적화합니다.
팬웨이 기술12년 이상의 전자 제조 경험을 보유하고 있으며 PCB 설계부터 박스 조립까지 전체 EMS 산업 체인을 보유하고 있습니다.
1. 완전한 생산 설비
자동 SMT 라인, 3D X-Ray, AOI, SPI, 웨이브 솔더링, BGA 재작업 스테이션 및 전체 기능 테스트 장비를 갖추고 있습니다.FR4 PCB점검.
2. 엄격한 인증제도
ISO9001:2015, IATF16949 자동차 표준, ISO13485 의료기기 인증, UL, RoHS, REACH 및 IPC 제조 규정을 준수합니다.
3. 전체주기 품질 관리
DFM 무료 사전 생산 분석, 입고 재료 검사, 공정 중 AOI/X-Ray 전체 스캔, 플라잉 프로브 전기 테스트 완료를 통해 재작업 비율을 줄입니다.
4. 유연한 배송 일정
72시간 신속한 프로토타입 서비스, 5~7일의 대량 생산 리드 타임, 소규모 시험 배치 및 대규모 대량 주문 모두 허용됩니다.
5. 전문 R&D 및 애프터 세일즈 팀
엔지니어는 무료 레이아웃 최적화를 제공합니다. 연중무휴 기술 지원, 품질 결함 제품에 대한 3년 보증.
• 자동차 전자장치: 자동차 제어 보드, 신에너지 전력 모듈, 센서 PCB(IATF 인증 FR4 보드)
• 의료 기기: 모니터링 장비, 진단 기기 회로 기판(ISO13485 할로겐 프리 FR4)
• 가전제품: 노트북, LED 조명, 가전제품 제어판
• 산업 자동화: PLC, 센서, 모터 드라이브 FR4 회로 기판
• 통신 및 5G: 기지국 보조 제어 보드, 하이브리드 FR4-Rogers RF 보드
• 재생에너지: 태양광 컨트롤러, 에너지 저장 장비 PCB
1. 6레이어 HDIFR4 PCBLED 광전 장비용, 조명 구동 모듈용 안정적인 신호 전송
2. 8레이어 HDI FR4 노트북 마더보드, 장시간 노트북 열 방출에 적합한 높은 Tg 소재
3. 통신용 RF 장비용 14단 FR4 + Rogers Hybrid PCB, 비용과 고주파 성능의 균형 유지
4. FR4 산업용 제어 보드를 통한 다층 블라인드, 고전류 전력 회로를 위한 두꺼운 구리 디자인
FR4는 난연성 등급 4를 의미하며, 모든 Fanway FR4 PCB는 UL94 V-0 자기 소화성 난연성 인증을 통과했습니다.
예, TG150/TG170 및 무할로겐 FR4 재료는 의료 및 무연 생산 프로젝트에 사용할 수 있습니다.
팬웨이는 소규모 프로토타입 배치에 대해 72시간의 빠른 처리를 지원하며, 대량 생산에는 영업일 기준 5~7일이 소요됩니다.
예, 우리는 PCB 제조, SMT/DIP 용접, 기능 테스트 및 박스 제작 조립을 포함한 원스톱 솔루션을 제공합니다.
UL, RoHS, REACH, ISO9001, IATF16949, ISO13485 테스트 및 규정 준수 문서를 모두 사용할 수 있습니다.
팬웨이는 RF 성능 저하 없이 총 재료비를 낮추기 위해 FR4와 Rogers를 결합한 하이브리드 스택 보드를 제조합니다.
FR4 PCB화염 안전, 안정적인 성능 및 맞춤형 구조를 통합하여 거의 모든 전자 제조 프로젝트에 가장 비용 효율적이고 다재다능한 기판 선택으로 남아 있습니다. 지원 대상팬웨이의 12년 PCB & EMS 제조 경험, 전자동 생산라인 및 완벽한 글로벌 수출 인증을 통해 표준 및 맞춤형 제품을 공급할 수 있습니다.FR4 PCB자동차, 의료, 통신 및 산업 전자 제조업체를 위한 프로토타입 및 대량 주문을 제공합니다. 기술 사양서, DFM 무료 평가 및 대량 공장 견적이 필요한 경우 언제든지 문의해 주세요.저희에게 연락주세요. 우리의 전문 PCB 엔지니어링 팀이 일치하는 디자인을 할 것입니다.FR4 PCB장비 작업 환경 및 전기 매개변수 요구 사항에 따른 스태킹 솔루션.
