PCB 디자인에서 대량 생산에 이르기까지 Fanway는 다양한 프로젝트 요구 사항을 해결하고 마켓을 가속화하기위한 원 스톱 솔루션으로 빠른 전환 PCB 제조 서비스를 제공합니다.
Fanway의 PCB 디자인 및 레이아웃 서비스 :개념에서 생산 준비 솔루션에 이르기까지

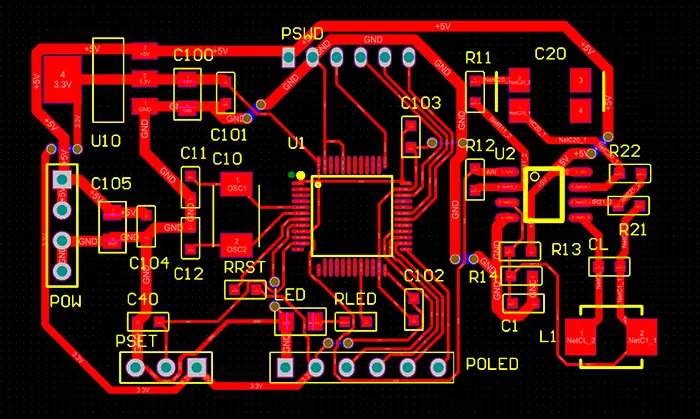

PCB 설계 및 PCB 레이아웃은 거의 모든 전자 장치의 기초를 형성하는 PCB (Printed Circuit Board)의 물리적 레이아웃 및 전기 연결을 생성하는 프로세스입니다. 여기에는 회로도 (회로도)을 구성 요소 어셈블리를위한 제조 가능한 보드로 변환하는 것이 포함됩니다. 팬 웨이에서 우리는 중국의 PCB 제조업체 및 공급 업체 이상입니다. 우리는 빠른 전환 PCB 디자인 및 레이아웃 솔루션을 제공하며 회로도 개발에서부터 프로덕션 준비 파일 전달에 이르기까지 모든 것을 다루고 있습니다.
고속, 고밀도 및 고주파 PCB 설계
복잡한 시스템 수준 PCB 레이아웃
신호 무결성 (SI) 및 전력 무결성 (PI) 최적화
EMI/EMC 준수 및 열 관리
| 목 | 사양/기능 |
| 디자인 소프트웨어 | Altium Designer, Cadence Allegro, Mentor Xpedition, Cadsoft (Eagle) |
| 최대 레이어 | 1-32 층 (표준 설계)은 모든 층 HDI를 지원합니다 |
| 최소 추적 너비/공간 | 0.05mm / 0.05mm (레이저 드릴링 기술) |
| 임피던스 제어 | ± 5% 내성 (단일 끝/차동 임피던스 설계 지원) |
| 고주파 디자인 | 최대 40GHz (RF 회로, 전자 레인지 모듈) |
| 디자인 표준 | IPC-2221, IPC-7351, ISO9001 인증 |
PCB 산업에서 12 년 이상, 많은 설계 프로젝트가 성공적으로 제공되었습니다.
우리는 48 시간 이내에 예비 설계 제안을 제공합니다.
DFM (제조 가능성 설계) 분석은 대량 생산 비용을 줄입니다.
청구되지 않으면 설계 상담, 문제 해결 및 대량 생산 지원이 없습니다.
우리는 비 공개 계약 (NDA)에 지적 재산을 엄격하게 보호합니다.
Q1 : 설계 프로세스는 얼마나 걸립니까?
A : 일반적으로 복잡성에 따라 3-6 주 (예 : 4 층 PCB의 경우 10 일).
Q2 : 디자인 수정을 지원합니까?
A : 그렇습니다. 우리는 100% 고객 만족을 보장하기 위해 1-2 사소한 수정을 무료로 제공합니다.
Q3 : 어떤 입력 재료가 필요합니까?
A : 회로도, 기계 도면, 주요 구성 요소 데이터 시트 및 설계 요구 사항 문서.
Q4 : 대량 생산 문제 해결을 도울 수 있습니까?
A : 물론. 우리는 설계에서 대량 생산에 이르기까지 완전한 수명주기 기술 지원을 제공합니다.
