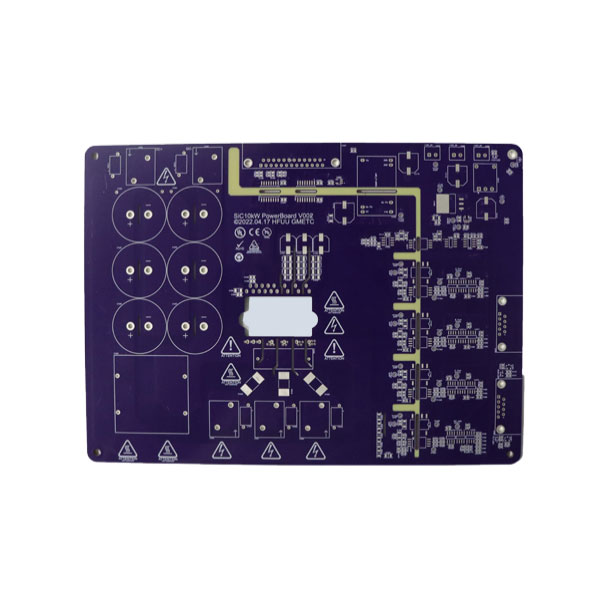

HDI (High Ensity Interconnect) 인쇄 회로 보드 (PCB)는 현대 전자 제품, 특히 소형, 고성능 및 신뢰성이 중요한 응용 분야에서 초석이되었습니다. 스마트 폰 및 태블릿에서 항공 우주 전자 및 의료 기기에 이르기까지 HDI PCB는 기존의 인쇄 회로 기판에 비해 고유 한 이점을 제공합니다.
HDI PCB는 전통적인 PCB보다 단위 면적당 더 높은 배선 밀도를 특징으로하는 고급 인쇄 회로 보드입니다. 간단한 통계 기술 및 더 큰 흔적을 가질 수있는 표준 PCB와 달리 HDI PCB는 Microvias, Blind Vias 및 Buried Vias를 사용하여 매우 효율적인 상호 연결을 만듭니다.
HDI PCB를 구별하는 주요 특성에는 다음이 포함됩니다.
Microvias : 매우 작은 비아, 일반적으로 직경이 150 미만 미만으로 과도한 공간을 복용하지 않고 다른 층을 연결합니다.
블라인드 및 매장 vias : 블라인드 vias는 외부 층을 내부 층에 연결하는 반면, 묻힌 Vias는 표면에 도달하지 않고 내부 층을 상호 연결합니다.
높은 배선 밀도 : 단위 영역 당 더 많은 상호 연결하면 소형 설계와 신호 무결성이 향상됩니다.
미세한 라인/공간 패턴 : 3 MILS만큼 좁고 3 MILS만큼 낮은 간격은 제한된 공간에서 더 많은 라우팅 옵션을 가능하게합니다.
이러한 기능을 통해 HDI PCB는 고속 신호 전송을 지원하고 기생 효과를 줄일 수 있으므로 성능을 손상시킬 수없는 응용 분야에 이상적입니다.
아래는 빠른 참조를위한 HDI PCB 기술 사양에 대한 전문 요약입니다.
| 매개 변수 | 일반적인 값 / 범위 | 설명 |
|---|---|---|
| 기판 재료 | FR4, 로저스, PTFE | 열 성능 및 신호 무결성을 결정합니다 |
| 레이어 | 4-20 층 | 레이어 수는 응용 프로그램에 따라 사용자 정의 할 수 있습니다 |
| 미세한 직경 | 0.10–0.15 mm | 공간 사용량을 줄이고 고밀도를 유지하기 위해 소규모 |
| 유형을 통해 | 맹인, 매장 | 보드 크기를 증가시키지 않고도 레이어를 효율적으로 연결합니다 |
| 선 너비 / 간격 | 3–5 밀 | 조밀 한 라우팅을위한 미세한 선 기능 |
| 구리 두께 | 0.5–3 oz/ft² | 높은 전류 및 열 관리를 지원합니다 |
| 표면 마감 | ENIG, HASL, OSP | 용해성과 장기 신뢰성을 보장합니다 |
| 최소 보드 두께 | 0.4–1.6 mm | 소형 장치를위한 더 얇은 설계를 허용합니다 |
| 신호 무결성 | 제어 된 임피던스 사용 가능 | 고속 디지털 및 RF 응용 프로그램에 중요합니다 |
| 열 성능 | TG 130–180 ° C, HDI- 특이 적 FR4 | 높은 열 응력 하에서 안정성을 보장합니다 |
장치의 크기가 줄어들지 만 처리 능력이 높아짐에 따라 HDI와 같은 고급 상호 연결 기술의 필요성이 더욱 압박 해집니다. 표준 PCB는 종종 라우팅 및 신호 무결성의 한계에 직면하여 복잡한 기능을 가진 장치에 적합하지 않습니다. HDI PCB는 이러한 과제를 여러 가지 방법으로 해결합니다.
향상된 신호 성능 : 더 짧고 직접 신호 경로는 인덕턴스와 커패시턴스를 감소시켜 신호 손실 및 크로스 토크를 최소화합니다.
컴팩트 설계 : 배선 밀도와 미세 미세 조류를 사용하여 HDI PCB는 기능을 희생하지 않고 더 작은 장치를 가능하게합니다.
신뢰성 향상 : 라우팅 층이 줄어들고 열 관리가 향상되면 고주파수 운영에서 고장의 위험이 감소합니다.
대량 생산의 비용 효율성 : 초기 제조 비용에도 불구하고 HDI PCB는 단일 장치에서 여러 PCB의 필요성을 줄여서 어셈블리를 단순화하고 전체 비용을 절감합니다.
고급 구성 요소 지원 : HDI 기술은 BGA (Ball Grid Array), CSP (Chip Scale Package) 및 기타 미세 피치 IC와 같은 고 핀 카운트 구성 요소를 장착하는 데 필수적입니다.
스마트 폰, 웨어러블 장치, 자동차 전자 제품 및 의료 계측의 빠른 진화로 인해 HDI PCB는 장치 크기를 증가시키지 않고 성능을 추구하는 제조업체에게 중요한 선택이되었습니다.
HDI PCB를 생산하려면 재료, 프로세스 및 품질 보증에 대한 정확한 제어가 필요한 고급 제조 기술이 포함됩니다. HDI PCB 제조의 주요 단계는 다음과 같습니다.
재료 선택 : 열 안정성이 높은 기판 및 유전체 손실이 낮은 기판은 응용 프로그램 요구 사항에 따라 선택됩니다. 일반적인 재료에는 High-TG FR4, Rogers 및 PTFE 라미네이트가 포함됩니다.
라미네이션 공정 : 고압 및 온도를 사용하여 여러 층이 함께 적층되어 완벽한 접착 및 전기 분리를 보장합니다.
Microvia Drilling : 레이저 드릴링은 일반적으로 Microvias에 사용되므로 직경은 0.10mm의 작은 직경을 허용합니다. 이 단계는 오정렬이나 손상을 피하기 위해 극도의 정밀도가 필요합니다.
구리 도금 : 구리는 전기 도금되어 vias를 채우고 전도성 경로를 형성합니다. 두께는 전류 운반 용량을 지원하기 위해 신중하게 제어됩니다.
패터닝 : Advanced Photolithography는 미세한 선/공간 패턴을 정의하여 정확하고 조밀 한 라우팅을 보장합니다.
표면 마감 : ENIG, OSP 또는 HASL 마감 처리가 적용되어 납땜 가능성과 장기 신뢰성을 보장합니다.
전기 테스트 : 각 보드는 설계 사양을 준수하기 위해 연속성, 임피던스 및 반바지에 대한 엄격한 테스트를 거칩니다.
이러한 프로세스의 조합은 HDI PCB가 고속 신호, 고밀도 구성 요소 및 까다로운 열 조건을 확실하게 지원할 수 있도록합니다.
Q1 : HDI PCB에서 어떤 응용 프로그램이 가장 많이 이익을 얻습니까?
A1 : HDI PCB는 공간 제약과 신호 무결성이 중요한 고성능 장치에 이상적입니다. 여기에는 스마트 폰, 태블릿, 웨어러블 전자 장치, 의료 기기, 항공 우주 장비, 자동차 전자 제품 및 고속 네트워킹 하드웨어가 포함됩니다. 미세 피치 구성 요소와 복잡한 상호 연결을 처리하는 능력은 이러한 시나리오에서 우수합니다.
Q2 : HDI PCB 신뢰성은 기존 PCB와 어떻게 비교됩니까?
A2 : HDI PCB는 더 짧은 상호 연결 경로, 신호 손실 감소, 열 성능 향상 및 고밀도 어셈블리의 납땜 지점으로 인해 신뢰성이 향상됩니다. 이러한 요인은 전기 고장, 신호 분해 및 열 응력의 위험을 줄여 HDI PCB가 기존의 PCB가 실패 할 수있는 미션 크리티컬 응용 분야에 적합합니다.
~에팬 웨이, HDI PCB 제조는 업계 최고의 표준 및 엄격한 품질 관리와 일치합니다. Fanway는 프로토 타입 및 대량 생산 모두에 대한 성능, 내구성 및 확장 성을 결합한 고밀도의 다층 PCB를 전문으로합니다. Fanway HDI PCB의 주요 차별화 요소는 다음과 같습니다.
사용자 정의 : 프로젝트 별 요구 사항을 충족하기위한 맞춤형 레이어 수, 기판 재료 및 라인/공간 사양.
고급 제조 기능 : 레이저 구동 마이크로 비아, 미세 라인 패터닝 및 제어 임피던스 옵션.
빠른 처리 : 간소화 된 생산 공정을 통해 시장 크리티컬 프로젝트를위한 빠른 프로토 타이핑과 적시에 전달할 수 있습니다.
품질 보증 : 모든 보드는 전기 테스트, 광학 검사 및 기능적 검증을 통해 결함이 없습니다.
기술 지원 : Fanway는 제조 가능성, 성능 및 비용 효율성을위한 설계를 최적화하기위한 포괄적 인 기술 상담을 제공합니다.
고성능 HDI PCB를 제품에 통합하려는 비즈니스의 경우 Fanway는 프로토 타이핑에서 본격적인 제조에 이르기까지 우수성을 유지하는 신뢰할 수있는 솔루션을 제공합니다.
저희에게 연락하십시오오늘은 맞춤형 HDI PCB 솔루션을 탐색하고 제품 설계를 다음 단계로 향상시킵니다.
-
