고주파 PCB

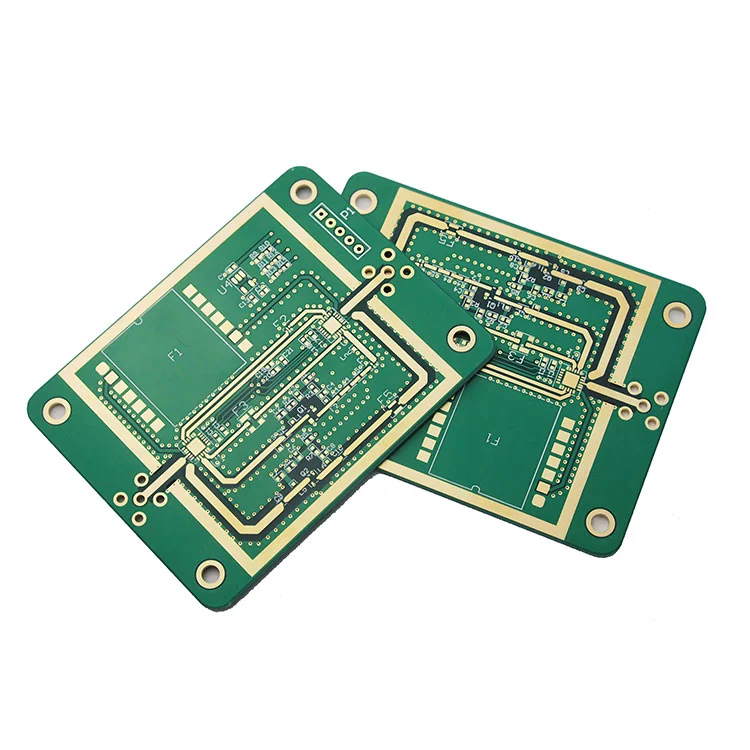

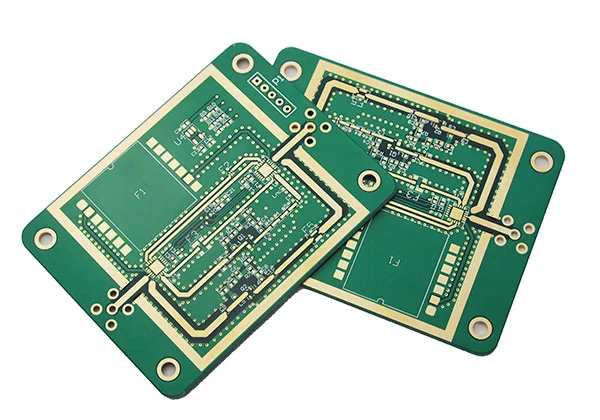

고주파 PCB (인쇄 회로 보드)는 무선 주파수 (RF) 및 마이크로파 범위 (일반적으로 1GHz ~ 110GHz)에서 작동하도록 설계된 특수 보드입니다. 이 보드는 5G 네트워크, 레이더 시스템, 위성 통신 및 고급 의료 이미징과 같은 응용 분야에서 신호 손실, 제어 임피던스 및 전자기 간섭 (EMI)을 최소화하도록 설계되었습니다. 팬 웨이는 RF/마이크로파 회로를 전문으로하는 주요 고주파 PCB 제조업체입니다. 저희에게 문의하십시오. 견적 및 DFM 지원을 받으십시오!

High Frequency Pcb


왜 우리를 선택합니까?

NPI 가속도

Precision Manufacturing

24 시간 빠른 회전 RF 프로토 타입, 사내 110GHz 벡터 네트워크 분석기 테스트.

확장 가능한 생산

Rigorous Testing

클래스 1000 RF 클리닝 룸을 사용한 15,000 ° 유사성, 15μm 해상도의 자동 AOI.

확장 가능한 생산

Competitive Prices

우리의 고급 장비, 빠른 배송 및 비용 효율적으로 우리는 다양한 요구를 충족시킬 수 있습니다.

인증

Certifications

ISO 13485 인증, UL 94V-0 불꽃 등급 재료


Fanway의 고주파 PCB 사양

✓ 주파수 범위 :DC ~ 110GHz

✓ 재료 :Rogers, Taconic, Arlon, PTFE, 세라믹 채워진.

✓ 레이어 수 :1 ~ 32 층.

✓ 공차 :± 1.5mil 라인 너비, ± 0.5mil 유전체 두께.

✓ 표면 마감 :Enepig, 몰입 실버, 금 손가락.

✓ 특별 기능 :패드, 하이브리드 구조를 통해 임베디드 패시브.


팬 웨이에서 고주파 PCB의 장점

낮은 손실 재료

패널 전체의 ± 0.05 이내의 DK 제어.

초고전적인 RF 차폐 캐비티를위한 레이저 절제

라미네이션 중 자동 DF 모니터링 (0.0015-0.003 일반)

임피던스 제어

최대 40GHz의 ± 5% 임피던스 공차

복잡한 RF 전이를위한 3D 전자기장 시뮬레이션

열 관리

금속 코어 (IMS) 및 활성 냉각 용액

가혹한 환경을위한 CTE와 일치하는 기질


고주파수 PCB 팬 웨이의 적용이 제공됩니다

통신 :5G/6G 기지국.

방어:> 64 개의 레이어 및 비아 패드 기술을 갖춘 단계적 배열 레이더 PCB.

항공 우주 :위성 RF.

의료 :IEC 표준에 대한 EMI 차폐 기능이있는 고해상도 MRI 코일.
