오늘날의 빠르게 발전하는 전자 산업에서는 더 높은 전력 부하를 처리하고 극도의 운영 조건을 견딜 수 있으며 확장 된 수명에 대한 신뢰성을 유지할 수있는 장치에 대한 수요는 결코 더 크지 않았습니다. 이 도전의 핵심에는 모든 전자 시스템이 구축되는 기초 인 PCB (Printed Circuit Board)가 있습니다. 표준 PCB는 널리 사용되지만무거운 구리 PCB전류 운반 용량, 열 관리 및 내구성이 중요한 응용 분야에서 두드러지게 얻었습니다.

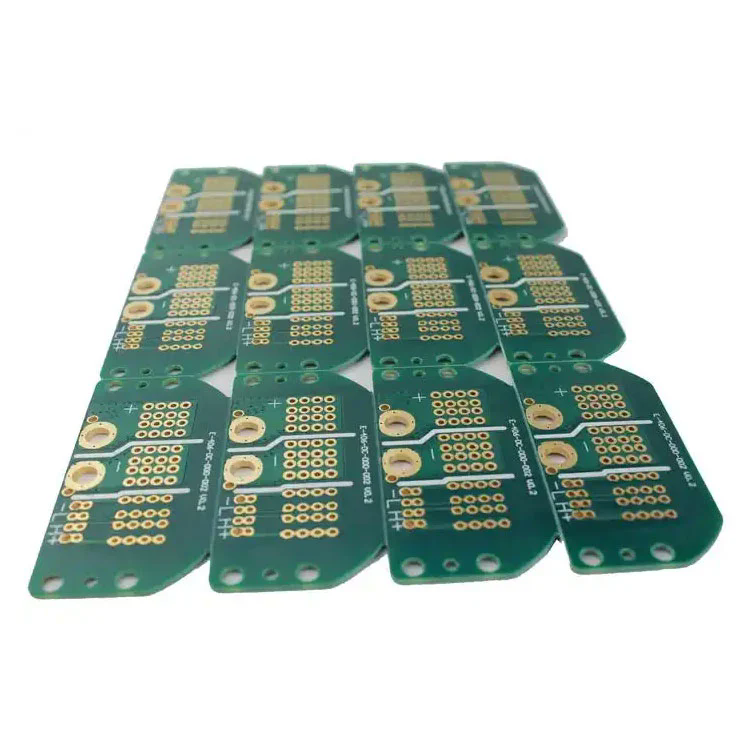

무거운 구리 PCB는 표준 PCB에서 발견되는 것보다 상당히 두껍적인 구리 도체가있는 회로 보드로 정의됩니다. 일반 PCB는 일반적으로 1oz/ft² (35 µm)와 3oz/ft² (105 µm) 사이의 구리 두께를 특징으로하지만, 헤비 구리 PCB는 3oz/ft²에서 시작하여 제조 공정 및 응용 요구 사항에 따라 20 Oz/ft² 이상에 도달 할 수 있습니다.
두꺼운 구리 층을 사용하면이 보드가 과열없이 더 높은 전류를 운반하고, 더 효과적으로 열을 소산하며, 극한 온도, 진동 및 기계적 응력과 같은 가혹한 환경 조건을 견딜 수 있습니다. 산업이 전기 화, 재생 에너지, 전기 자동차 및 산업용 자동화로 전환함에 따라 중대한 구리 PCB는 성능과 안전을 보장하는 데 중추적 인 역할을합니다.
무거운 구리 PCB가 없어지는 주요 산업에는 다음이 포함됩니다.
전력 전자 장치 : 인버터, 전력 변환기 및 모터 제어 시스템.
자동차 : 전기 자동차 배터리 관리 및 충전 시스템.
재생 에너지 : 태양 광 발전 시스템 및 풍력 터빈 컨트롤러.
군사 및 항공 우주 : 방어 전자 및 항공 전자.
산업 장비 : 고전류 스위칭 장치 및 중장비.
무거운 구리 PCB가 간단한 이유는 간단합니다. 고출력 시스템이 없으면 안전과 기능을 손상시킬 수있는 신뢰할 수없는 연결로 고급 시스템이 실패하거나 과열되거나 신뢰할 수없는 연결로 고통받습니다.
무거운 구리 PCB의 강점은 고유 한 설계 기능에 있으며 표준 PCB가 달성 할 수있는 것 이상의 성능을 제공합니다.
더 두꺼운 구리 흔적은 과도한 열 발생없이 흐르는 흐름을 훨씬 더 많이 허용합니다. 이로 인해 전력 분배 시스템, 배터리 충전 회로 및 전력 변환기와 같은 고전류 애플리케이션에 이상적입니다.
전자 시스템에서 과열은 구성 요소 고장의 주요 원인 중 하나입니다. 무거운 구리 PCB는 더 두꺼운 구리 층으로 인해 열을 소산하여 핫 스팟을 줄이고 까다로운 부하에서도 안정적인 작동 온도를 유지합니다.
강력한 구리 도체를 사용하면이 보드는 기계적 스트레스, 솔더 관절 피로 및 반복 열 순환을 견딜 수 있습니다. 이로 인해 진동 또는 갑작스런 온도 변화가 발생하는 환경에 적합합니다.
여러 계층 또는 대형 보드를 사용하여 전류를 배포하는 대신, 헤비 구리 PCB를 사용하면 엔지니어가 레이어가 적은 소형 시스템을 설계 할 수 있습니다. 이로 인해 재료 비용 절감, 조립 시간 감소 및 공간 사용이보다 효율적입니다.
헤비 구리 PCB는 고전류 및 제어 회로를 동일한 보드에 통합 할 수 있습니다. 이를 통해 별도의 보드가 필요하지 않으며 설계를 간소화하고 전반적인 시스템 신뢰성을 향상시킵니다.
| 매개 변수 | 사양 옵션 |
|---|---|
| 구리 두께 | 3oz/ft² ~ 20 oz/ft² (105 µm - 700 µm) |
| 보드 자료 | FR-4, 폴리이 미드, 하이 -TG FR-4, 세라믹, 금속 코어 |
| 레이어 수 | 2–12 레이어 (응용 프로그램에 따라 사용자 정의 가능) |
| 열 저항 | 열 싱크와 호환되는 고열 소산에 최적화되었습니다 |
| 유전력 | 최대 5kV 이상의 고전압 저항 |
| 표면 마감 | Hasl, Enig, OSP, Immersion Silver, Immersion Tin |
| 응용 프로그램 | 전원 공급 장치, 인버터, 자동차, 재생 가능 에너지 시스템 |
이 사양은 고전류 및 고온의 이중 문제를 처리하는 데있어 무거운 구리 PCB가 왜 눈에 띄는지를 강조합니다.
제조업체 및 시스템 설계자에게는 무거운 구리 PCB를 선택하는 것이 단순한 기술적 결정이 아닙니다. 제품 품질, 시장 경쟁력 및 장기 신뢰성에 영향을 미치는 전략적 투자입니다.
전자 제품의 더 긴 수명
열을 효율적으로 분배하고 국소화 된 고장을 방지함으로써, 무거운 구리 PCB는 장치의 작동 수명을 크게 연장시킵니다.
안전 및 신뢰성
의료 기기, 방어 및 자동차와 같은 부문에서 실패는 옵션이 아닙니다. 무거운 구리 보드는 중요한 조건에서 안정적인 성능을 제공합니다.
설계 유연성
동일한 PCB에 전력 및 제어 회로를 통합하는 기능은 설계를 단순화하고 공간을 줄이며 시스템 복잡성을 최소화합니다.
유지 보수 비용 절감
내구성있는 건축은 교체가 줄어들고 가동 중지 시간이 줄어들며 시간이 지남에 따라 유지 보수 비용이 줄어 듭니다.
고출력 동향에 대한 지원
전기 자동차, 재생 에너지 및 고효율 시스템으로 전 세계적으로 전환함에 따라 중대한 구리 PCB는 혁신의 기초를 제공합니다.
전기 자동차 (EVS) : 무거운 구리 PCB는 배터리 관리 시스템, 충전 인프라 및 고전류 제어 회로를 지원합니다.
재생 에너지 : 태양 광 발전기와 풍력 터빈 컨트롤러는 이러한 보드에 의존하여 변동하는 하중을 처리합니다.
의료 장비 : MRI 기계 및 X- 선 장비와 같은 장치에는 안정적인 고전류 회로가 필요합니다.
산업 자동화 : 모터 드라이브 및 로봇 시스템은 안정적인 고전력 PCB에 따라 다릅니다.
Q1 : 무거운 구리 PCB가 표준 PCB보다 더 비싸는 이유는 무엇입니까?
A : 특수 제조 공정, 더 두꺼운 구리 도금 및보다 강력한 라미네이션 요구 사항의 비용이 높아집니다. 그러나 투자는 신뢰도가 향상되고 수명이 길고 고출력 응용 분야의 전체 시스템 비용이 줄어 듭니다.
Q2 : 구리 PCB 대신 고전류 시스템에서 표준 PCB를 사용할 수없는 이유는 무엇입니까?
A : 표준 PCB는 구리 두께가 제한되어 있으며, 이는 전류 운반 용량 및 열 소산을 제한합니다. 고출력 환경에서이를 사용하면 과열, 조기 장애 및 안전 위험이 발생합니다. 무거운 구리 PCB는 이러한 제한을 극복하기 위해 특별히 설계됩니다.
산업이 전기 화, 재생 가능 에너지 및 디지털 혁신을 수용함에 따라 고 신뢰성, 고성능 PCB에 대한 수요는 증가 할 것입니다. 헤비 구리 PCB는 현재 솔루션이 아니라 미래의 기초입니다.
전기 이동성 : EVS를 향한 글로벌 푸시로 충전 시스템과 고용량 배터리는 전원 관리를 위해 강력한 PCB에 의존합니다.
녹색 에너지 : 태양 광 및 풍력 에너지 시스템은 성능을 손상시키지 않고 변동하는 전력 하중을 관리 할 수있는 보드를 요구합니다.
5G 및 IoT 인프라 : 고성능 네트워크에는 기지국 및 연결된 장치의 고전류를 지원할 수있는 PCB가 필요합니다.
전력 시스템의 소형화 : 설계자는 전력을 희생하지 않고 장치 크기를 줄이고 무거운 구리 PCB를 필수 불가결하게 만듭니다.
무거운 구리 PCB를 채택한 기업들은 에너지 수요 증가와 엄격한 안전 규정에 대해 그들의 시스템을 미래에 대비합니다. 환경 영향 감소에서 제품 신뢰성 향상에 이르기 까지이 보드는 타의 추종을 불허하는 가치를 제공합니다.
~에팬 웨이, 우리는 현대 산업의 엄격한 요구 사항을 충족하는 고품질 중장비 PCB를 제조하기 위해 최선을 다하고 있습니다. 내구성과 정밀성에 대한 헌신과 함께 고급 제조에 대한 우리의 전문 지식은 모든 보드가 고전력 환경에서 탁월한 성능을 제공 할 수 있도록합니다.
귀하의 비즈니스가 자동차, 재생 에너지, 산업 자동화 또는 항공 우주로 운영 되든 Fanway는 장기적인 성공을 달성하는 데 도움이되는 맞춤형 PCB 솔루션을 제공합니다. 자세한 내용, 자세한 사양 또는 사용자 정의 문의는저희에게 연락하십시오오늘은 Fanway가 어떻게 세계적 수준의 헤비 구리 PCB 기술로 프로젝트를 지원할 수 있는지 알아 봅니다.
-
