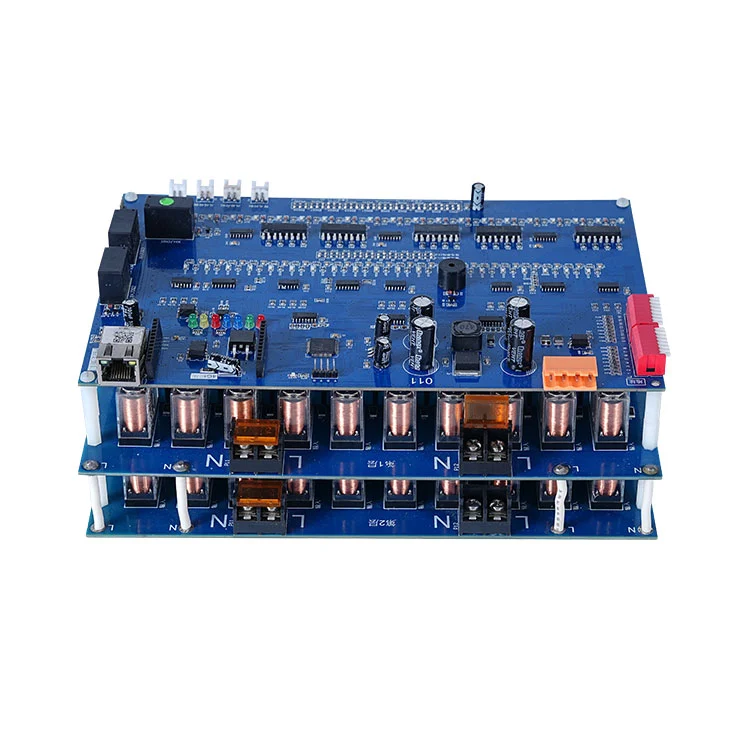

팬웨이SMT PCB 조립이론적인 배치 속도를 뛰어넘는 실질적인 생산 성능을 제공합니다. 실제 효율성은 전자 제조 분야의 보드 설계, 부품, 검사 및 공급망에 의해 영향을 받습니다.
전자제품 제조 분야 전반에 걸쳐 배치 속도는 이론적인 용어로 인용되는 경우가 많습니다. 그러나 실제 성능은 보드 복잡성, 구성 요소 혼합, 검사 주기, 심지어 공급망 안정성에 따라 달라집니다. 이것이 바로 시간당 구성 요소(CPH) 측정 기준을 고립된 수치가 아닌 더 넓은 생산 시스템 내에서 이해해야 하는 이유입니다.
오늘날의 전자 제품 생산 환경에서 PCB 조립 라인은 더 이상 최고 기계 속도만으로 평가되지 않습니다. 대신 품질 제약 하에서 지속적인 처리량으로 측정됩니다.
고속 픽 앤 플레이스 기계는 이론적 배치 비율이 매우 높다고 광고할 수 있지만 실제 생산량은 다음과 같이 결정됩니다.
- 부품 크기 변화(01005부터 대형 BGA까지)
- 배치 정확도 요구 사항
- 검사 일시 중지(SPI, AOI, X-ray)
- 제품 실행 간 전환 시간
- 프로그래밍 최적화 및 피더 설정
이는 "시간당 구성요소"가 고정된 값이 아닌 동적 범위임을 의미합니다.
대부분의 최신 SMT 시스템은 기계 수준에서 CPM(분당 구성 요소) 기반으로 작동합니다. 전체 라인으로 확장하면 여러 기계가 병렬로 작동합니다. 이는 처리량이 집계되지만 검사 스테이션 및 리플로우 밸런싱과 같은 병목 현상으로 인해 제한된다는 의미입니다.
실제로 단일 고급 배치 헤드는 이상적인 조건에서 시간당 수만 개의 배치를 초과할 수 있지만 전체 PCB 조립 라인은 여러 단계 간의 동기화를 고려해야 합니다.
최신 SMT 라인은 단일 기계가 아니라 조화로운 생태계입니다. 일반적인 단계는 다음과 같습니다.
- 솔더 페이스트 프린팅(SPI 검증)
- 고속 부품 배치
- 리플로우 솔더링
- 광학 및 구조 검사(AOI/X-Ray)
- 기능 테스트
각 단계는 전체 시스템의 유효 처리량에 영향을 미칩니다. 배치가 매우 빠르더라도 다운스트림 검사 및 수정 루프는 안정성을 보장하고 결함 전파를 줄입니다.
처리량에 영향을 미치는 가장 중요한 요소 중 하나는 머신 비전 교정입니다. 고급 SMT 시스템은 실시간 광학 정렬을 사용하여 배치 전에 부품 위치를 수정합니다.
이는 현대적인SMT PCB 조립종종 ±25μm 이내로 미크론 수준의 정밀도를 유지하는 라인입니다. 이로 인해 안정성이 향상되지만 속도와 균형을 맞춰야 하는 워크플로에 미세한 일시 중지가 발생합니다.
그 결과, "빠름"이 원시 배치 속도뿐만 아니라 정확도 수정이 얼마나 효율적으로 통합되는지에 따라 정의되는 시스템이 탄생했습니다.
실제 처리량을 더 잘 이해하려면 다중 라인 생산 환경을 고려하십시오. 이 경우 Fanway는 고속 배치 기능을 갖춘 8개의 SMT 라인을 운영합니다.
각 라인은 이론적으로 24시간 주기 동안 매우 높은 배치 볼륨을 달성할 수 있습니다. 그러나 실제 생산량은 제품의 복잡성과 검사 주기에 따라 영향을 받습니다.
| 매개변수 | 일반적인 값 범위 | 메모 |
| 라인당 배치 속도 | 최대 1,000만 개 배치/24시간 | 최적화된 조건에서 이론상 최대값 |
| 구성 요소 범위 | 01005~50mm×50mm BGA | 미세 피치 및 대형 패키지 포함 |
| 검사 범위 | 100% SPI + AOI + 엑스레이 | 다단계 검증 |
| 프로토타입 처리 | ~72시간 | 신속한 검증 주기 |
| 불량률 목표 | <0.5% | 프로세스 의존적 |
실제로 PCB 어셈블리 출력은 속도와 안정성 사이의 균형으로 가장 잘 이해됩니다. 일관된 품질을 보장하려면 검사 시스템을 통해 고속 작동을 지속적으로 검증해야 합니다.
전자 제품 생산에서 흔히 저지르는 오해는 빠른 배치가 항상 더 높은 효율성을 가져온다는 것입니다. 실제로 제어가 불가능한 과도한 속도는 숨겨진 비효율성을 초래할 수 있습니다.
배치 속도가 최적의 프로세스 임계값을 초과하면 몇 가지 문제가 나타날 수 있습니다.
- 재작업이 필요한 잘못 정렬된 구성요소
- 솔더 브리징 또는 툼스톤 효과
- 검사 거부율 증가
- 테스트 중 추가 디버깅 주기
이러한 문제는 원시 처리량 수치에 즉시 나타나지는 않지만 최종 배송 일정에 큰 영향을 미칩니다.
이러한 이유로 현대SMT PCB 조립전략은 이론적 최대 속도보다는 균형 잡힌 최적화를 우선시합니다.
기계 성능 외에도 프로세스 엔지니어링은 안정적인 생산 출력을 유지하는 데 핵심적인 역할을 합니다.
주요 요소는 다음과 같습니다:
- 배치 복잡성을 줄이기 위한 DFM(Design for Manufacturability) 분석
- 기계 유휴 시간을 최소화하기 위해 최적화된 피더 배열
- AOI와 배치 시스템 간의 실시간 피드백 루프
- 자재 중단을 방지하기 위한 공급망 조정
이러한 요소는 고속 기능이 일관된 실제 생산 성능으로 변환되도록 보장합니다.
다양한 제품 유형에는 다양한 SMT 구성이 필요합니다. 가전제품, 산업용 제어 보드, 자동차 모듈은 모두 배치 밀도와 검사 엄격함에 있어 서로 다른 제약을 가합니다.
따라서 유연한 PCB 조립 환경은 단일 고정 설정에 의존하기보다는 라인 구성을 동적으로 조정해야 합니다.
시간당 부품 수 측면에서 PCB 조립 능력을 평가할 때는 격리된 기계 사양보다는 시스템 수준의 성능을 고려하는 것이 더 의미가 있습니다.
세 가지 주요 시사점은 다음과 같습니다.
- 처리량은 배치 속도뿐만 아니라 전체 생산 체인에 따라 달라집니다.
- 검사 시스템은 선택적 오버헤드가 아닌 출력 안정성에 필수적입니다.
- 진정한 효율성은 속도, 정확성, 반복성 사이의 균형을 통해 달성됩니다.
현대 전자 제품 개발에서는 이러한 균형이 최고 수치 성능보다 더 중요한 경우가 많습니다.
궁극적으로,SMT PCB 조립성능은 고속 배치, 정밀 제어 및 다층 검사의 조화로운 균형으로 이해되어야 하며, 전자 시스템이 예측 가능한 안정성을 통해 개념에서 안정적인 실행으로 이동할 수 있도록 보장해야 합니다.
