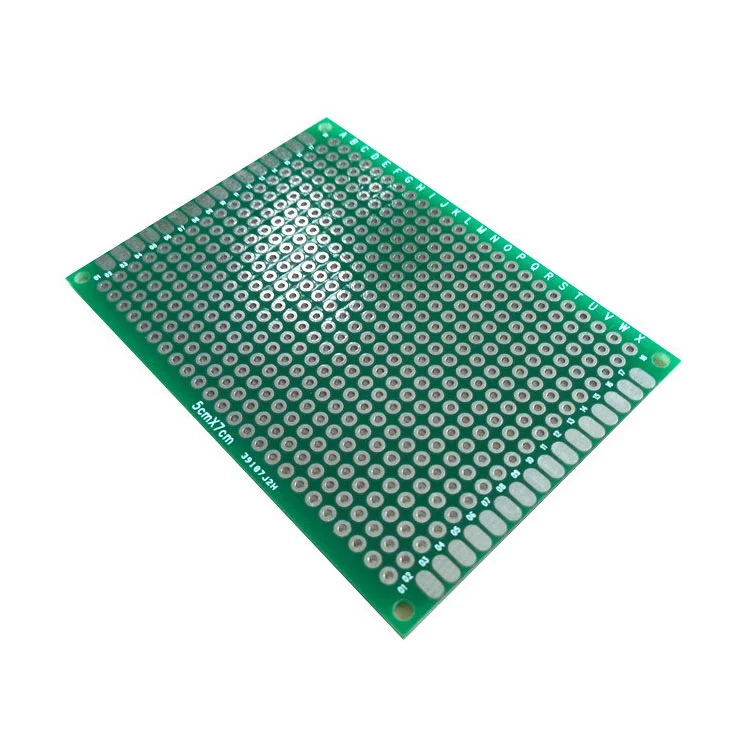

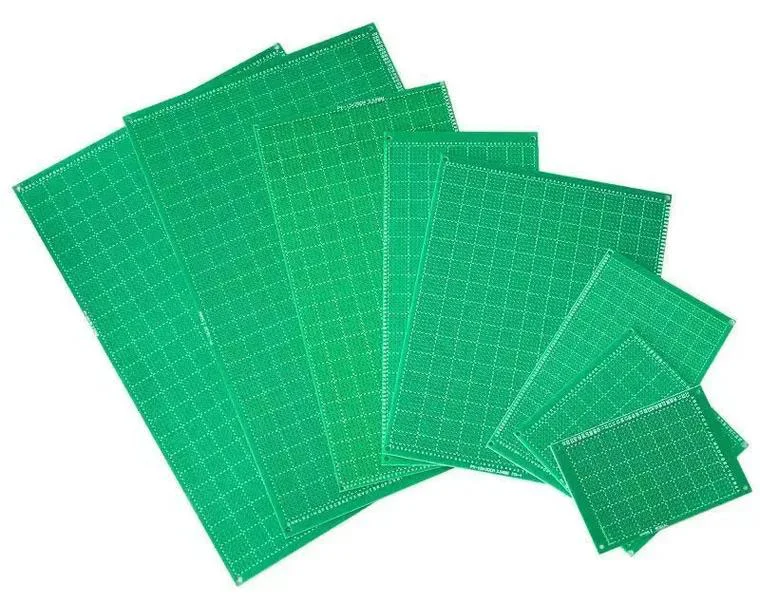

단일 레이어 PCB

단일 레이어 PCB (인쇄 회로 보드)는 가장 간단한 유형의 PCB입니다. 중국 기반 PCB 제조 전문가 인 Fanway는 경쟁력있는 가격을 가진 비용 효율적인 단일 계층 PCB 솔루션을 제공합니다.

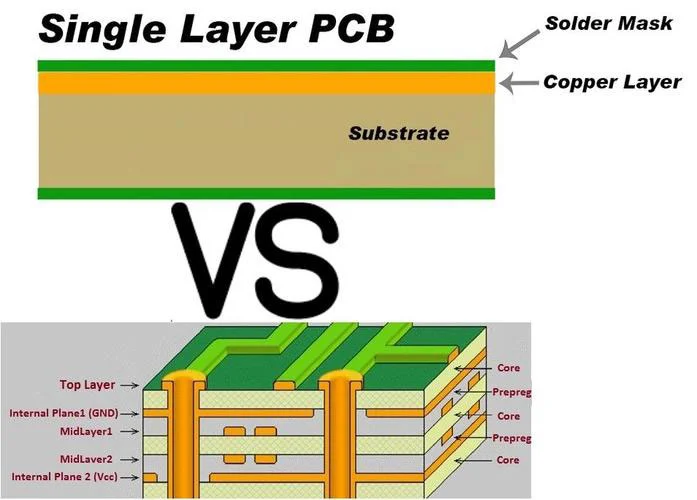

단면 인쇄 회로 보드라고도하는 단일 레이어 PCB는 가장 간단한 형태의 PCB 설계입니다. 비전도 기판 (예 : FR-4)에서 라미네이트 된 단일 전도성 구리 층으로 구성되며, 한쪽에는 구성 요소가 장착되고 반대쪽에 라우팅 된 트레이스가 있습니다. 저소득 회로를위한 최상의 솔루션 인이 제품은 저렴하고 빠른 제조 공정으로 인해 소비자 전자 제품, 전원 공급 장치 및 산업 제어에 널리 사용됩니다.

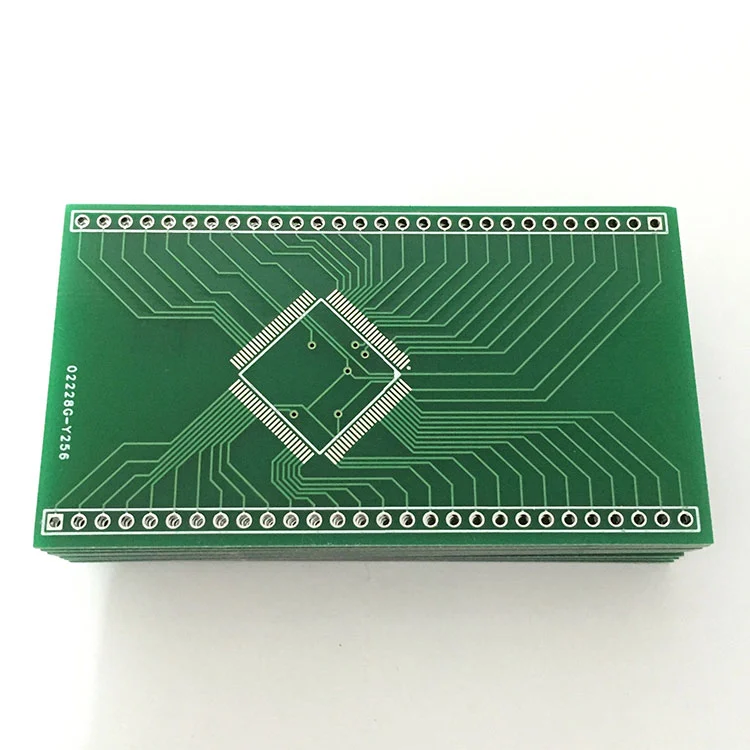

Single Layer Pcb


단일 계층 PCB의 장점

비용 효율적입니다

Precision Manufacturing

다층 디자인에 비해 재료 및 제조 비용이 낮은 단일 레이어 PCB.

빠른 생산

Rigorous Testing

간단한 프로세스는 라미네이션이없고 드릴링이 필요하지 않기 때문에 리드 타임을 줄입니다.

높은 신뢰성

High Reliability

계층 오정렬의 최소 위험.

기술 지원

Excellent Customer Service

24/ 7 온라인 전문가들은 항상 당신을 도울 준비가되었습니다.


단일 레이어 PCB의 사양

매개 변수 일반적인 범위
보드 두께 0.4mm ~ 3.2mm
구리 두께 1/2 온스 ~ 3 온스
최소 트레이스 너비 0.2mm (8mil)
최소 드릴 구멍 0.3mm (12mil)
표면 마감 Hasl, Osp, Enight
작동 온도 -50 ° C ~ +105 ° C (재료 의존적)


팬 웨이 단일 레이어 PCB 장점 대 제한

장점 제한
✔ 초 저렴한 비용 ❌ 다층 또는 지원을 통해
✔ 수리/수정이 쉽습니다 ❌ 제한된 라우팅 밀도
✔ 빠른 처리 시간 ❌ 고주파 설계에 부적합한 (> 100MHz)
✔ 경량 및 소형 ❌ 열 성능을 낮 춥니 다

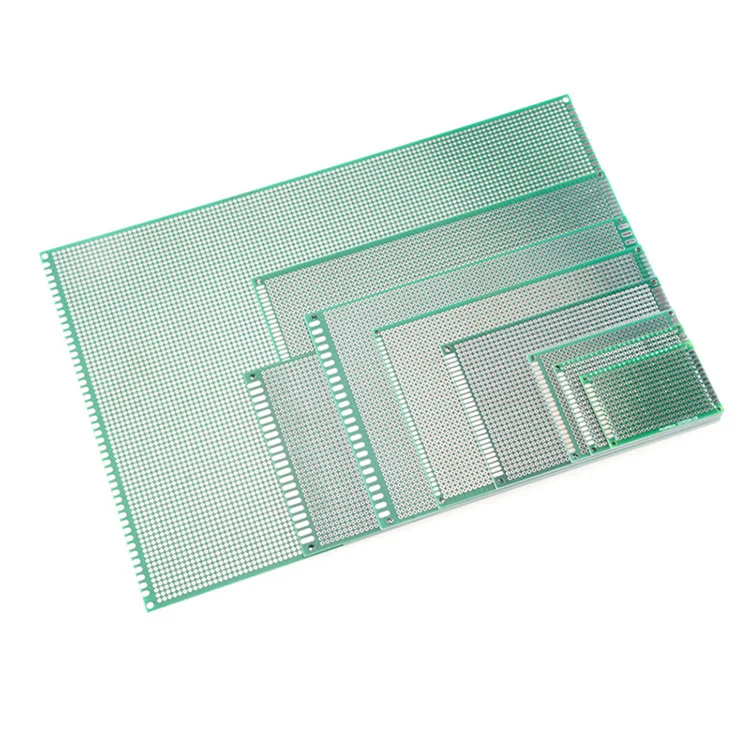

Single Layer Pcb


Fanway의 단일 레이어 PCB의 제조 공정

재료 준비 :단면 구리 입은 라미네이트.

에칭:원치 않는 구리를 제거하여 흔적을 형성하십시오.

교련:통로 구성 요소에 대한 구멍을 만듭니다.

솔더 마스크 및 실크 스크린 : Apply protective coating and markings.

표면 마감 :옵션에는 HASL (열기 솔더 레벨링) 또는 OSP가 포함됩니다.


단일 층 PCB의 적용

소비자 전자 장치 :계산기, LED 조명, 장난감.

전원 시스템 :AC/DC 변환기, 릴레이.

산업 통제 :센서, 모터 컨트롤러.
