PCB 디자인에서 대량 생산에 이르기까지 Fanway는 다양한 프로젝트 요구 사항을 해결하고 마켓을 가속화하기위한 원 스톱 솔루션으로 빠른 전환 PCB 제조 서비스를 제공합니다.

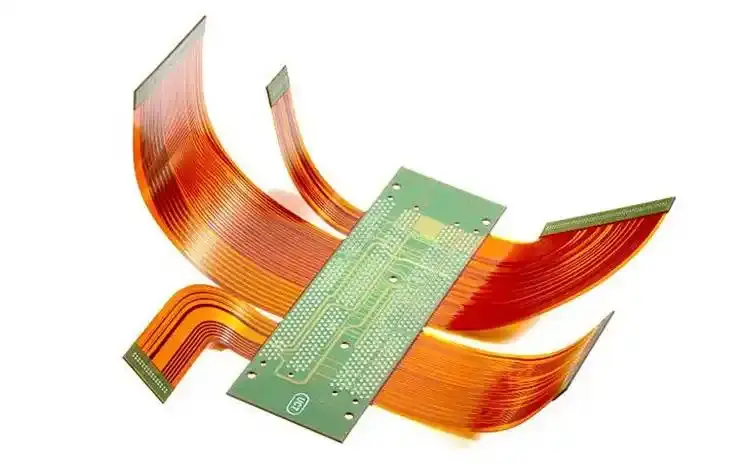

Rigid Flex PCB는 정밀 기술을 통해 전통적인 Ridid PCB와 FPC (Flexible Circuit Board)를 결합한 혁신적인 회로 솔루션입니다. 고유 한 3 차원 설계, 높은 신뢰성 및 우주 절약으로 인해 Ridid-Flex PCB는 고급 전자 장치의 핵심 구성 요소가되었습니다. 통신, 소비자 전자 제품, 자동차 전자 제품, 산업 제어 및 의료 장비를 포함한 다양한 산업에서 널리 사용됩니다. 중국의 PCB 전문가 인 Fanway는 고객에게 고품질의 복잡한 Rigid Flex PCB 제조 솔루션을 제공하는 데 중점을 둡니다.
우리는 설계 최적화에 도움이되는 전문 DFM (제조 설계) 분석을 가지고 있습니다. 복잡한 단단하고 유연한 보드의 3D 모델링 및 시뮬레이션을 지원합니다.
우리의 고정밀 레이저 드릴링 및 마이크로 홀 기술은 고밀도 상호 연결을 보장하고 제품 일관성을 보장하기 위해 강성 및 유연한 조합 부품의 라미네이팅 공정을 정확하게 제어합니다.
제품 신뢰성을 보장하기 위해 100% 전기 테스트 및 AOI (자동 광학 검사)가 있습니다. PCB 제품 프로세스는 IPC 표준을 엄격하게 따릅니다.
제품 개발주기를 단축하는 데 도움이되는 빠른 프로토 타입 서비스. 다양한 고객 요구를 충족시키기 위해 저용량에서 대량의 제작.
| 매개 변수 | 능력 |
| 플렉스 레이어 | 1-6 층 (12.5μm-100μm PI 두께) |
| 단단한 층 | FR4 (TG 140 ° C-180 ° C), 로저스, 폴리이 미드 |
| 표면 마감 | Enig, Immersion Silver, OSP, Hard Gold |
| 최소 트레이스/간격 | 3/3 밀 (강성), 2/2 밀 (Flex) |
| 유형을 통해 | 맹인, 매장, 미세 니아 (직경 75μm) |
디자인 및 레이아웃 :동적 플렉스 애플리케이션을위한 IPC-2223 준수 적용 최적화.
정밀 제조 :블라인드/매장 VIAS가있는 다층 강성 플렉스 보드 (레이저 건조 50μm)
턴키 어셈블리 :베어 보드에서 테스트 된 박스 빌드 어셈블리에 이르기까지 완전한 솔루션.
무료 DFM 분석 :벤드 사이클 및 응력 지점에 대한 설계를 최적화합니다.

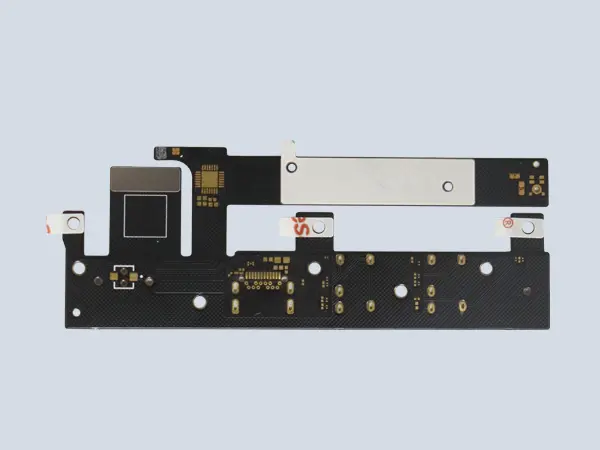

24 계층 RIDID-FLEX PCB

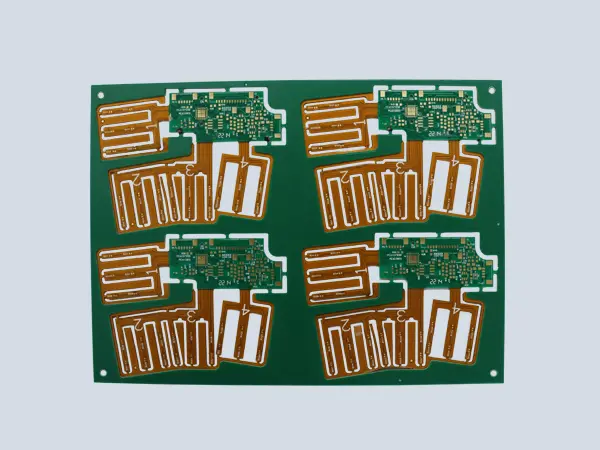

유연한 회로 솔루션

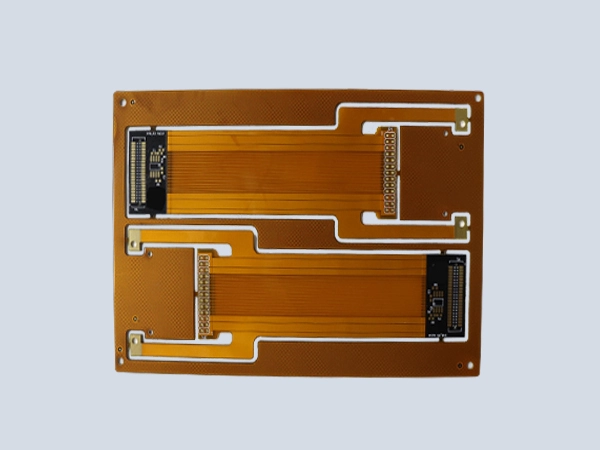

의료 등급 PCB
RIDID-FLEX PCB
Fanway는 고급 Rigid-Flex PCB 통합 기술을 전문으로하며, 높은 종횡비 설계 (최대 15 : 1) 및 다층 구성을 지원합니다. 기본 단일 유연한 유연한 회로 또는 복잡한 60 계층 Ridid-Flex 솔루션이 필요한지 여부에 관계없이 제품 개발을 개념에서 시장에 적합한 구현으로 가속화합니다.
