안SMT 스텐실현대 전자제품 제조에서 가장 중요하지만 종종 과소평가되는 구성 요소 중 하나입니다. 이는 솔더 페이스트 증착 정확도, 부품 정렬 및 전체 PCB 어셈블리 수율을 직접적으로 결정합니다. 이 종합 가이드에서는 SMT 스텐실이 무엇인지, 어떻게 작동하는지, 다양한 유형과 재료를 사용할 수 있는지, 그리고 SMT 스텐실이 높은 신뢰성의 표면 실장 기술(SMT) 생산을 달성하는 데 결정적인 역할을 하는 이유를 살펴봅니다.

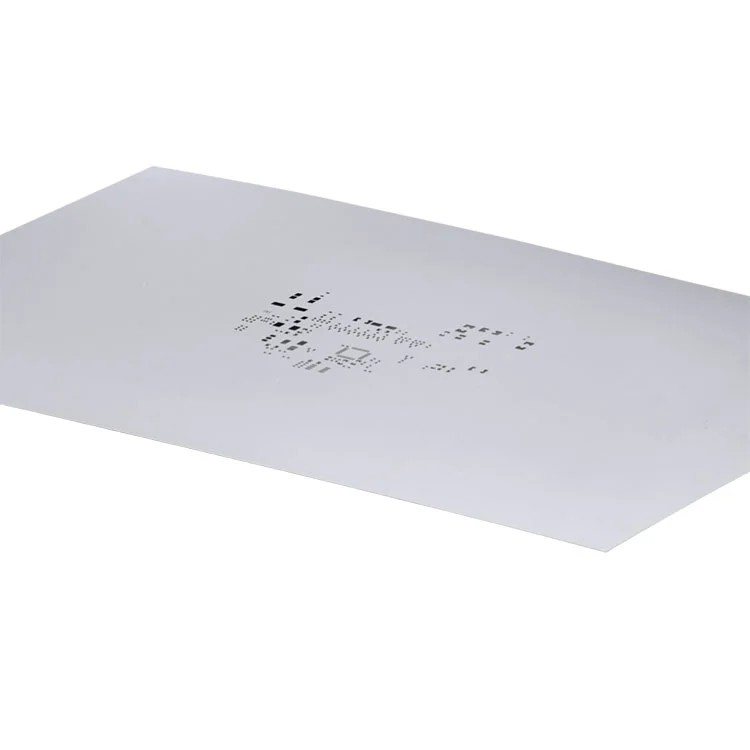

SMT 스텐실은 표면 실장 기술 어셈블리의 솔더 페이스트 인쇄 단계에 사용되는 정밀 가공 금속 시트입니다. 여기에는 인쇄 회로 기판(PCB)의 납땜 패드와 정확히 일치하는 레이저 절단 구멍이 포함되어 있습니다. 생산 과정에서 솔더 페이스트가 스텐실 표면 전체에 도포되어 제어된 양의 페이스트가 각 구멍을 통과하여 PCB 패드에 증착될 수 있습니다.
이 프로세스의 정확성은 솔더 조인트 무결성, 부품 배치 정확성 및 장기적인 제품 신뢰성에 직접적인 영향을 미칩니다. 다음과 같은 제조업체의 경우심천 Fanway 기술 유한 회사, SMT 스텐실은 소모품이 아니라 공정 안정성을 정의하는 정밀 도구입니다.
솔더 페이스트 인쇄 공정은 제대로 제어되지 않을 경우 SMT 결함의 60% 이상을 차지합니다. 최적화된 SMT 스텐실은 다음을 보장합니다.
잘 설계된 SMT 스텐실이 없으면 가장 진보된 픽 앤 플레이스 기계라도 인쇄 부정확성을 보상할 수 없습니다.
SMT 스텐실은 구조, 장착 방법 및 애플리케이션 시나리오에 따라 분류됩니다. 가장 일반적인 카테고리는 다음과 같습니다.
재료 선택은 스텐실 수명, 인쇄 일관성 및 청소 효율성에 직접적인 영향을 미칩니다. 내구성과 표면 평활성으로 인해 가장 널리 사용되는 재료는 스테인레스 스틸입니다.
| 재료 | 장점 | 일반적인 사용 사례 |
|---|---|---|
| 스테인레스 스틸 | 높은 내구성, 매끄러운 조리개 벽 | 양산 |
| 니켈 | 뛰어난 릴리스 성능 | 미세 피치 부품 |
| 놋쇠 | 비용 절감 | 단기 사용 |
스텐실 설계는 솔더 볼륨 제어와 페이스트 방출 효율성 간의 균형을 유지하는 것입니다. 주요 설계 요소는 다음과 같습니다.
다음과 같은 고급 제조업체심천 Fanway 기술 유한 회사최적의 페이스트 전달 효율성과 장기적인 공정 반복성을 보장하려면 IPC 지침을 따르십시오.
| 스텐실 유형 | 정도 | 비용 | 권장량 |
|---|---|---|---|
| 액자 | 매우 높음 | 중간 | 대량 생산 |
| 프레임리스 | 높은 | 낮은 | 중간 규모 생산 |
| 원기 | 중간 | 매우 낮음 | 소량 테스트 |
SMT 스텐실은 가전제품, 자동차 전자제품, 의료 기기, 산업 제어 시스템 및 통신을 포함한 산업 전반에 걸쳐 널리 사용됩니다. 정밀한 솔더 페이스트 증착이 필요한 모든 애플리케이션은 적절하게 설계된 SMT 스텐실에 의존합니다.
EEAT 관점에서 SMT 스텐실은 다음을 보여줍니다.
SMT 스텐실은 무엇을 위해 사용됩니까?
SMT 스텐실은 부품 배치 전에 솔더 페이스트를 PCB 패드에 정확하게 도포하여 안정적인 솔더 조인트를 보장하는 데 사용됩니다.
SMT 스텐실 두께가 왜 중요합니까?
스텐실 두께는 솔더 볼륨을 제어합니다. 두께가 올바르지 않으면 납땜이 부족하거나 브리징 결함이 발생할 수 있습니다.
대량 생산에 가장 적합한 SMT 스텐실 유형은 무엇입니까?
프레임형 SMT 스텐실은 안정성과 반복성으로 인해 대량 생산에 가장 적합합니다.
SMT 스텐실은 얼마나 자주 교체해야 합니까?
교체는 사용량, 청소 빈도 및 재료 품질에 따라 다르지만 고품질 스텐실은 수만 주기 동안 지속될 수 있습니다.
SMT 스텐실 설계를 안내하는 표준은 무엇입니까?
IPC-7525 및 IPC-A-610은 스텐실 설계 및 솔더 페이스트 애플리케이션을 안내하는 널리 인정받는 표준입니다.
