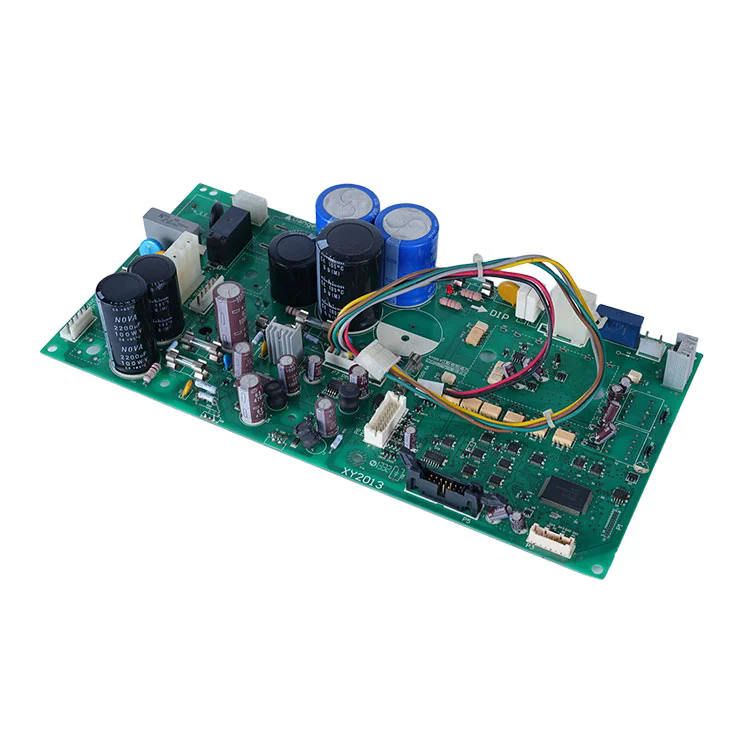

인쇄 회로 보드 (PCB)는 소비자 가제트에서 의료 기기 및 자동차 시스템에 이르기까지 최신 전자 제품의 중추를 형성합니다. 효율적이고 비용 효율적인 PCB 솔루션에 대한 수요는턴키 PCB 어셈블리-구성 요소 소싱에서 조립 및 품질 테스트에 이르기까지 전체 프로세스를 다루는 간소화 된 원 스톱 제조 서비스.
그러나 턴키 PCB 어셈블리는 정확히 무엇입니까? 간단히 말해서, 고객은 여러 공급 업체 나 서비스 제공 업체와 조정할 필요가없는 계약 제조업체가 제공하는 엔드 투 엔드 솔루션입니다. 대신, 디자인 파일 (Gerber 파일, BOM, 어셈블리 도면)을 넘겨 주면 제조업체가 다음을 처리합니다.
구성 요소 및 재료의 조달
PCB 제작
SMT (Surface Mount Technology) 및 THT (통과 기술) 어셈블리
품질 검사 및 기능 테스트
포장 및 물류
이 통합 접근 방식은 리드 타임을 크게 줄이고 구성 요소 호환성을 보장하며 전체 비용을 낮 춥니 다. 비즈니스의 경우 이는 제품 출시가 더 빠르고 안정적인 품질 및 공급망 효율성 향상을 의미합니다.
비용 효율성 - 관리 비용 및 대량 구성 요소 구매.
시간 절약 - 여러 공급 업체의 조정 지연을 제거합니다.
위험 감소 - 생산 중 오류 또는 잘못된 의사 소통 가능성을 최소화했습니다.
확장 성-새로운 공급 업체 관계를 다시 확립하지 않고 생산량을 쉽게 확장 할 수 있습니다.
일관성 - 단일 생산 채널을 통한 균일 한 품질 관리.
Turnkey PCB 어셈블리의 실제 가치는 복잡성을 줄일뿐만 아니라 빠르게 움직이는 전자 시장에서 경쟁하려는 회사에게 전략적 이점을 제공하는 것입니다.
턴키 솔루션의 중요성을 진정으로 이해하려면 단계별로 프로세스를 분류하겠습니다.
디자인 파일 제출
고객은 Gerber 파일, BOM (Bill of Materials) 및 어셈블리 도면과 같은 필수 설계 문서를 제공합니다.
구성 요소 소싱
제조업체는 신뢰할 수있는 유통 업체 및 공급 업체로부터 구성 요소를 조달하며, 종종 직접 파트너십을 통해 가용성 및 비용 혜택을 보장합니다.
PCB 제작
베어 보드는 층 수, 구리 두께 및 표면 마감과 같은 사양에 따라 Gerber 파일을 기반으로 생성됩니다.
SMT & THT 어셈블리
SMT 어셈블리 : 구성 요소는 자동화 된 픽 앤 플레이스 머신을 사용하여 장착 한 다음 Reflow 납땜이 이어집니다.
THT 어셈블리 : 웨이 홀 구성 요소는 파도 납땜 또는 선택적 납땜을 사용하여 납땜됩니다.
테스트 및 검사
자동 광학 검사 (AOI)
회로 테스트 (ICT)
기능 테스트
숨겨진 솔더 조인트에 대한 X- 선 검사 (BGA, QFN 패키지)
포장 및 배송
완성 된 보드는 신중하게 포장 및 배송되어 최종 제품에 통합 할 수 있습니다.
이 간소화 된 프로세스를 통해 비즈니스는 설계 및 혁신에 집중할 수있어 제조업이 전문가에게 복잡성을 남깁니다.
| 매개 변수 | 사용 가능한 일반적인 옵션 |
|---|---|
| PCB 층 | 1-40 층 |
| 보드 두께 | 0.4 mm - 4.0 mm |
| 구리 두께 | 0.5 온스 - 6 온스 |
| 표면 마감 | Hasl, Enig, Immersion Silver, Osp |
| 최소 선 너비/간격 | 3 천 / 3 천 |
| 구멍 크기 (기계적) | ≥ 0.2 mm |
| 구성 요소 패키지 지원 | 01005, BGA, QFN, TQFP |
| 테스트 방법 | AOI, X-ray, ICT, Fct |
| 조립 용량 | 대량 생산에 대한 프로토 타입 |
이 매개 변수는 턴키 어셈블리의 유연성을 보여 주므로 저용량의 프로토 타입에서 대규모 제조업에 이르기까지 생산을 가능하게합니다.
많은 비즈니스의 가장 큰 문제는 사내를 관리하거나 여러 공급 업체에 의존하는 대신 턴키 모델로 전환 해야하는 이유입니다.
IoT 장치, 자동차 전자 제품 및 의료 장비와 같은 경쟁 산업에서는 속도 문제가 발생합니다. 턴키 어셈블리는 한 지붕 아래의 모든 단계를 통합하여 지연을 최소화합니다.
턴키 제조업체는 일반적으로 대량으로 구성 요소를 구매하여 고객의 조달 비용을 줄입니다. 또한 고객은 여러 공급 업체 관계 관리와 관련된 오버 헤드 비용을 피합니다.
중앙 집중식 관리를 통해 품질 관리가 일관됩니다. 납땜에서 최종 테스트에 이르기까지 각 단계가 문서화되어 전체 추적 성을 보장합니다.
글로벌 구성 요소 부족은 생산을 방해 할 수 있습니다. Turnkey Partners는 종종 위험을 완화하기 위해 기존의 공급 업체 네트워크 및 인벤토리 관리 시스템을 유지합니다.
비즈니스가 성장함에 따라 턴키 어셈블리는 매끄럽게 스케일링됩니다. 프로토 타이핑을 위해 100 대 또는 대량 생산을 위해 100,000 대가 필요한지 여부에 관계없이 공정은 혼란없이 적응합니다.
요컨대, 턴키 PCB 어셈블리는 편의성에 관한 것이 아닙니다. 전자 제조의 탄력성과 효율성을 창출하는 것입니다.
턴키 솔루션에 대한 수요는 글로벌 전자 시장과 함께 성장할 것으로 예상됩니다. 소형화, IoT 팽창 및 전기 자동차와 같은 추세를 통해 PCB 복잡성이 증가하고 있습니다. 턴키 어셈블리를 제공하는 제조업체는 더 빠른 혁신주기를 가능하게하는 데 필수적입니다.
턴키 어셈블리 이득을 채택한 회사 :
설계 간 민첩성
R & D 사이클 감소
고급 테스트 기술에 대한 액세스
국제 표준에 따른 신뢰 (ROHS, ISO, IPC-A-610, UL 등)
Q1 : Turnkey PCB 어셈블리와 위탁 PCB 어셈블리의 차이점은 무엇입니까?
턴키 어셈블리는 제조업체가 소싱부터 테스트에 이르기까지 모든 것을 처리한다는 것을 의미하며, 위탁 어셈블리에서는 클라이언트가 구성 요소를 제공하고 제조업체는 어셈블리 프로세스 만 처리합니다.
Q2 : 턴키 PCB 어셈블리는 보통 얼마나 걸립니까?
리드 타임은 주문량 및 복잡성에 따라 다르지만, 조달, 어셈블리 및 테스트가 간소화되기 때문에 턴키 어셈블리는 일반적으로 기존 모델보다 빠릅니다. 프로토 타입의 경우, 처리 시간은 영업일 기준 5-10 일에 짧을 수 있습니다.
Q3 : 턴키 PCB 어셈블리가 프로토 타입과 대량 생산을 모두 지원할 수 있습니까?
예. 턴키 솔루션의 주요 장점 중 하나는 유연성입니다. 소규모 프로토 타입 배치로 시작하고 새로운 공급 업체 배열이 필요하지 않고 전체 프로덕션까지 완벽하게 확장 할 수 있습니다.
전자 산업은 빠르게 발전하고 있으며, 미리를 유지하려는 비즈니스에는 신뢰할 수있는 제조 파트너가 필요합니다. Turnkey PCB 어셈블리는 시간을 절약하고 비용을 줄이며 고품질 결과를 보장하는 완벽한 솔루션을 제공합니다. 구성 요소 소싱에서 최종 테스트에 이르기 까지이 모델은 전체 생산 프로세스를 단순화하면서 회사에 혁신에 집중할 수있는 자유를 제공합니다.
~에팬 웨이, 우리는 고급 기술, 엄격한 품질 관리 및 효율적인 물류를 결합한 Turnkey PCB 어셈블리 서비스 제공을 전문으로합니다. 프로토 타입을 개발하든 대량 생산으로 확장하든, 우리 팀은 모든 단계에서 정밀성과 신뢰성을 보장합니다.
전자 제품 제조 공정을 최적화하고 마켓을 가속화 할 준비가되면 마켓을 가속화하십시오.저희에게 연락하십시오오늘은 프로젝트 요구 사항을 논의하고 Fanway가 턴키 PCB 어셈블리에서 신뢰할 수있는 파트너가되는 방법을 알아보십시오.
