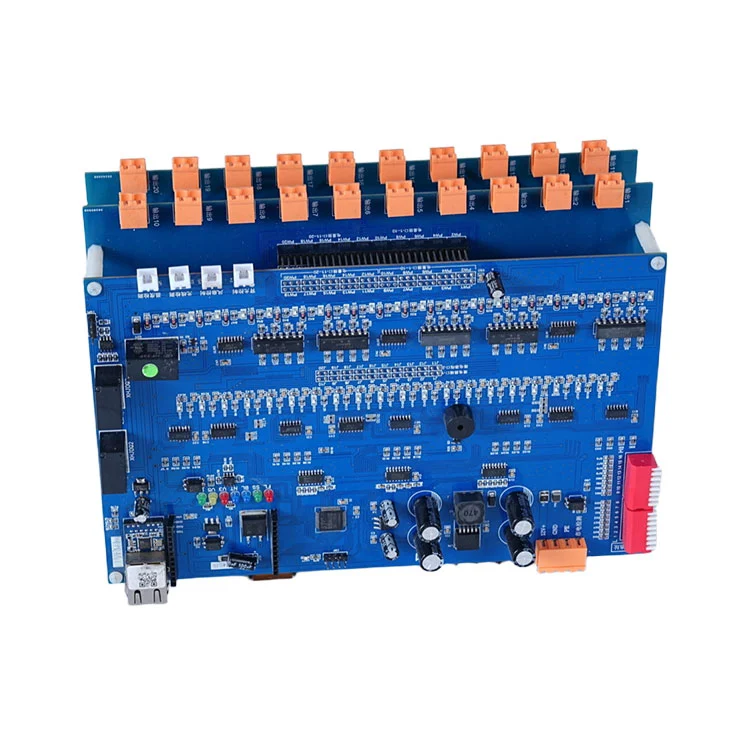

전자제품용 표면 실장 SMT PCB 조립 서비스

제품 장점

전자제품용 표면 실장 SMT PCB 조립 서비스를 사용하면 프로젝트 결과를 직접적으로 향상시키는 네 가지 핵심 강점을 활용할 수 있습니다.

1. 품질 저하 없는 고속 처리량

당사의 8개 SMT 라인 각각은 24시간당 최대 1,000만 개의 부품을 배치할 수 있습니다. 분당 수만 개의 부품을 배치하는 고속 배치 속도로 생산이 계속 진행되는 동시에 당사의 다단계 검사 게이트는 최종 조립에 도달하기 전에 결함을 조기에 포착합니다.

2. 미크론 수준의 배치 정밀도

통합 머신 비전 시스템과 실시간 동적 보정 기술은 ±25μm 이내의 배치 정확도를 제공합니다. 이러한 수준의 정밀도는 0.3mm 피치 BGA, QFN 및 01005 칩 크기를 포함한 초미세 피치 구성요소를 지원하며 배치 결함이 거의 0에 가깝습니다.

3. 신뢰성을 고려한 조립

독점적인 장착 알고리즘과 최적화된 리플로우 솔더링 프로파일을 통해 작동 수명이 연장되고 업계 최고의 MTBF 등급을 갖춘 PCB 어셈블리가 생산됩니다. 모든 보드는 최종 사용 환경의 요구 사항을 견딜 수 있도록 제작되었습니다.

4. 패키지 유형 전반에 걸친 구성 요소 유연성

당사의 SMT 라인은 01005(0.02″×0.01″)부터 대형 50mm×50mm BGA에 이르는 구성 요소를 수용합니다. 당사는 BGA, QFN, DFN, LQFP, LFCSP, WLCSP, SOIC, UBGA, Power SO 및 LGA 패키지를 일상적으로 처리하므로 조립 제약 없이 설계의 자유를 누릴 수 있습니다.

5. 비용 효율적인 대량 생산

계층형 가격 책정을 통해 대량 주문 시 비용이 직접적으로 15% 절감됩니다. DFM 분석은 전체 프로젝트 수명 주기 동안 숨겨진 비용 없이 생산 작업 흐름을 간소화하고 자재 낭비를 최대 18%까지 줄입니다.

표면 실장 SMT PCB 어셈블리란 무엇입니까?

표면 실장 기술(SMT)은 현대 전자 제품의 주요 PCB 조립 공정입니다. 자동화된 픽 앤 플레이스 기계는 소형 전자 부품을 인쇄 회로 기판 표면에 직접 배치한 후 리플로우 납땜을 통해 영구적인 전기 및 기계적 연결을 형성합니다. 일반적으로 추가적인 기계적 강도가 필요한 대형 커넥터나 부품에 사용되는 스루홀 기술(THT)과 달리 SMT는 더 높은 부품 밀도, 더 작은 보드 설치 공간 및 더 빠른 자동화 조립을 가능하게 합니다.

우리가 처리하는 것은 무엇입니까?

프로토타입을 대량 생산
단일 장치 엔지니어링 프로토타입부터 대량 생산 실행에 이르기까지 당사는 귀하의 프로젝트 단계에 맞게 SMT 조립 서비스를 확장합니다. 72시간의 신속한 프로토타이핑을 통해 디자인을 빠르게 손에 넣을 수 있으며, 당사의 8라인 생산 현장에서는 일관된 품질로 대량 주문을 처리합니다.

미세 피치 및 소형 부품
당사의 장비는 01005 패시브, 0.3mm 미세 피치 BGA, QFN, DFN, LGA, WLCSP 및 기타 고급 패키지 유형을 지원합니다. 우리는 많은 어셈블러가 안정적으로 처리할 수 없는 부품을 배치합니다.

혼합 기술 어셈블리
SMT와 스루홀 부품을 결합한 보드는 각 기술에 적합한 프로세스로 조립되어 고밀도 SMT 배치와 함께 커넥터 및 대형 부품에 대한 강력한 납땜 접합을 보장합니다.

양면 SMT
양면에 구성 요소가 있는 조밀한 보드 레이아웃은 두 번째 패스 중에 구성 요소를 보호하기 위한 세심한 열 관리와 함께 고급 리플로우 기능을 사용하여 조립됩니다.

당사의 SMT 조립 역량

전자제품용 표면 실장 SMT PCB 조립 서비스의 기능은 다음과 같습니다.

8개의 고급 SMT 라인
각 라인에는 24시간 동안 1,000만 개의 배치를 실행할 수 있는 고속, 고정밀 배치 장비가 장착되어 있습니다. 생산 능력은 주문량에 따라 확장됩니다.

포괄적인 품질 관리
모든 어셈블리는 SPI(솔더 페이스트 검사), AOI(자동 광학 검사), 숨겨진 솔더 조인트(BGA, LGA)에 대한 X-ray 검사 및 기능 테스트를 거칩니다. 전체 육안 검사를 통해 배송 전 최종 확인이 이루어집니다.

신속한 프로토타이핑
프로토타입 보드의 처리 시간은 72시간이므로 설계를 신속하게 테스트할 수 있습니다. 당사의 조립 결함률이 0.5% 미만이라는 것은 재작업할 프로토타입의 수가 적고 초도품 검사의 신뢰성이 더 높다는 것을 의미합니다.

DFM 분석
제조 적합성을 위한 설계 검토를 통해 생산이 시작되기 전에 잠재적인 조립 문제를 식별합니다. 부품 간격, 패드 설계 및 패널화 문제를 조기에 표시하여 재작업 및 폐기를 줄입니다.

승인된 부품 공급망
Texas Instruments, Murata, Samsung 등 OEM 인증 공급업체와의 파트너십을 통해 투명한 가격과 리드 타임 보장으로 정품 부품을 보장합니다. 위조 부품도 없고 갑작스러운 공급도 없습니다.

팬웨이를 선택하는 이유

1. 12년 이상의 OEM 및 ODM 경험
우리는 10년 넘게 전자제품용 표면 실장 SMT PCB 조립 서비스를 제공해 왔습니다. 우리의 프로세스는 개선되고, 품질 시스템은 성숙해졌으며, 우리 팀은 실제 생산에서 무엇이 효과적이고 무엇이 그렇지 않은지 알고 있습니다.

2. ISO 9001, IPC‑A‑610 클래스 2/3 및 UL 인증
우리 시설은 국제적으로 인정받는 품질 및 안전 인증에 따라 운영됩니다. 클래스 3 기능은 의료, 항공우주 및 중요한 산업 시스템에서 오류가 허용되지 않는 응용 분야용 어셈블리를 제작한다는 의미입니다.

3. 엔드투엔드 프로젝트 지원
PCB 설계 최적화 및 부품 소싱부터 조립 및 최종 테스트까지 당사는 전체 제조 수명주기를 관리합니다. 단일 연락 창구, 단일 품질 표준, 단일 배송.

4. 숨겨진 수수료가 없는 투명한 가격
볼륨 기반 계층형 가격 책정, 명확한 비용 분석, 갑작스러운 비용 발생 없음. 우리가 인용하는 것은 귀하가 지불하는 것입니다.

5. 입증된 공급망 탄력성
당사의 공인 유통업체 및 대리점으로 구성된 글로벌 네트워크는 시장 부족 상황에서도 부품을 확보할 수 있음을 의미합니다. 우리는 리드 타임에 대한 가시성을 유지하고 조달 전략을 조정하여 생산 일정을 일정대로 유지합니다.
