Fanway는 효율적이고 신뢰할 수있는 엔드 투 엔드 PCB 어셈블리 서비스를 제공하는 것을 전문으로하며, 제품 성공을 가속화하기 위해 고유 한 요구 사항에 맞게 정확하게 조정됩니다.
기판은 FR-4 또는 고주파 재료(예: Rogers 4350B)를 사용합니다.
접촉 신뢰성을 보장하기 위해 금도금 또는 OSP 표면 처리를 채택했습니다.
DC-DC 모듈과 같은 주요 구성 요소는 100% 노화 테스트를 거칩니다.

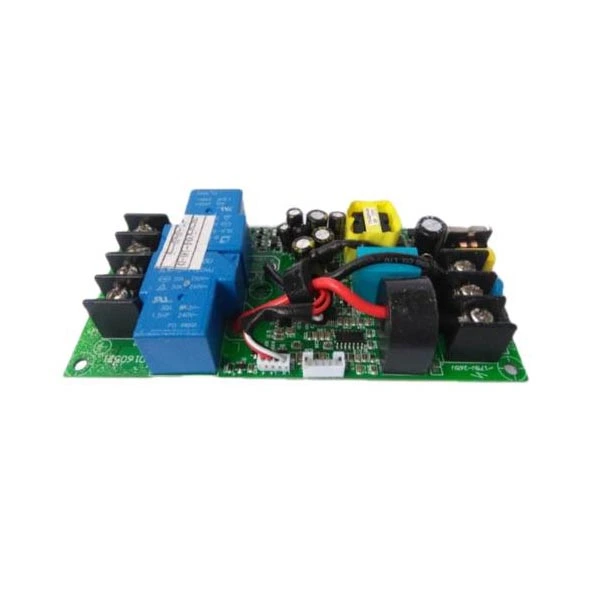

충전 파일 PCBA 마더보드는 충전 모드에 따라 두 가지 유형으로 분류됩니다.
AC 충전 파일과 DC 충전 파일.

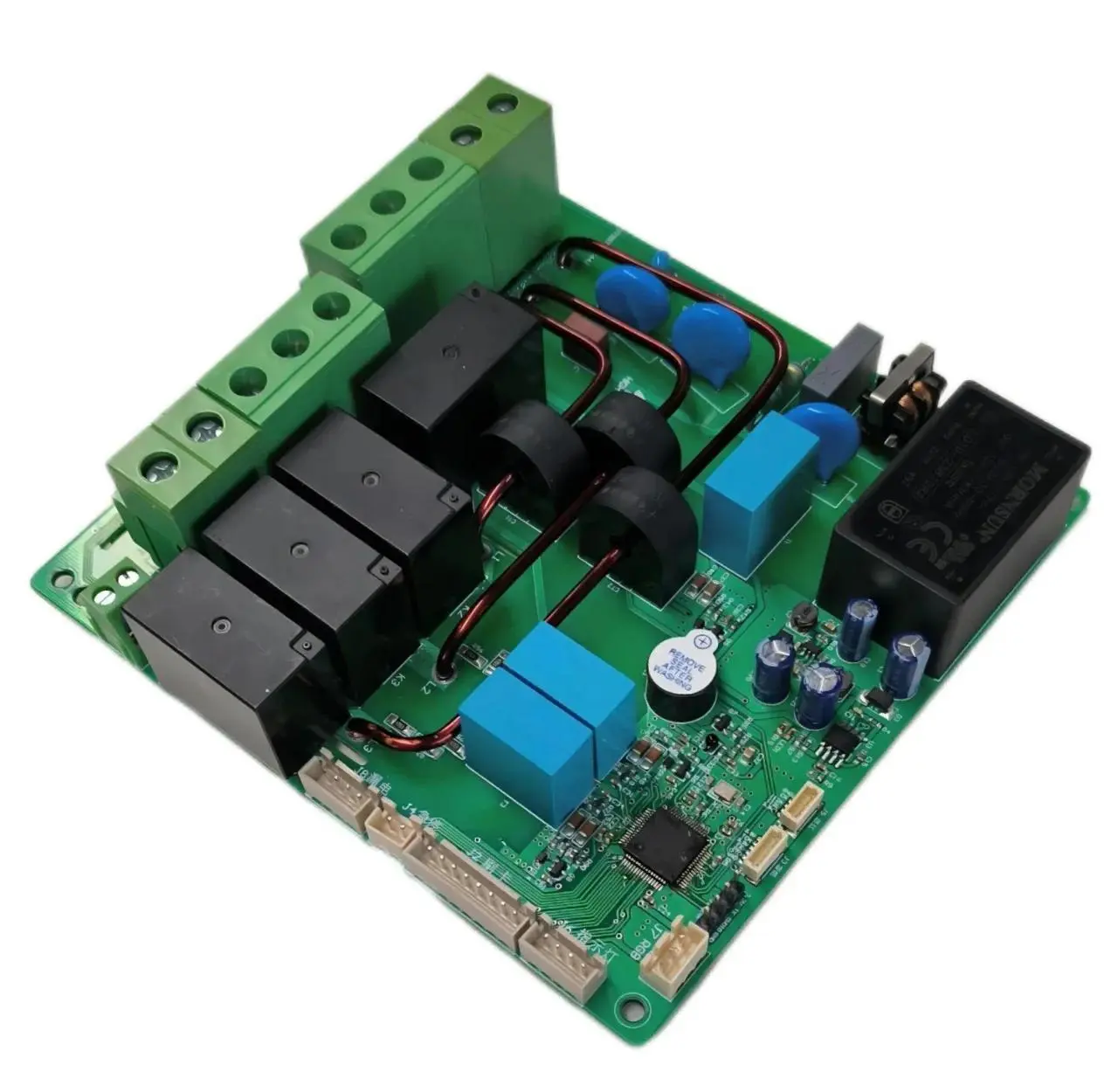

AC 충전 더미 회로 기판:이 보드는 차량의 온보드 충전기(OBC)를 통해 그리드 AC 전원을 DC 전원으로 변환합니다. 핵심 기능은 다음과 같습니다:
CP 터미널 제어:PWM 신호를 사용하여 차량의 BMS와 통신하여 충전 상태(예: 건 삽입, 충전 준비, 충전 시작)를 모니터링합니다. 작동 전압은 12V/9V/6V이며 주파수는 1kHz입니다.
CC 터미널 감지:저항 변화를 통해 충전건 연결 상태를 확인하고 출력 전류 용량을 결정합니다(예: 1.5kΩ 저항은 8A 전류에 해당).
일반적인 매개변수:입력 220V AC, 출력 전력 7kW/11kW, 보호 등급 IP54.

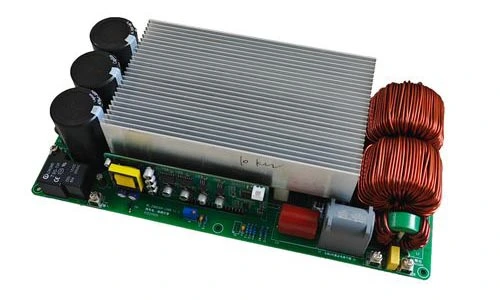

DC 충전 파일 회로 기판:이 보드는 고전압 DC 전원을 직접 출력합니다. 핵심 모듈은 다음과 같습니다:
AC/DC 정류 및 PFC 모듈:능동형 역률 보정(PFC) 기술을 사용하여 3상 380V AC를 고전압 DC(750-850V)로 변환하며 효율은 97%를 초과합니다.
DC/DC 변환 모듈:LLC 공진 토폴로지를 통해 배터리에 필요한 범위(예: 200~920V)에 맞게 전압을 조정하고 동적 전류 제어(최대 수백 암페어)를 지원합니다.
일반적인 매개변수:입력 380V AC, 출력 전력 30-120kW, 통합 STM32F207ZET 메인 제어 칩, CAN/RS-485 통신 지원.
지역사회 충전소:EMC 성능을 우선시합니다(EN 61000-6-2 표준).
고속도로 초고속 충전소:2000V의 절연 내전압 요구 사항을 충족해야 합니다.
Fanway는 안정적이고 효율적인 회로 기판 기판 솔루션을 제공합니다. 자세한 내용은 문의해 주셔서 감사합니다.
