FPC PCB (Flexible Printed Circuit Board)는 오늘날 빠르게 진화하는 전자 제품의 중심에 있습니다. 장치가 작고 가벼우 며 강력 해짐에 따라FPC PCB기술은 성능을 손상시키지 않고 소형 디자인을 달성하기위한 중요한 솔루션으로 등장했습니다. 재료 사양, 성능 매개 변수 및 고급 제조 기술에 깊이 빠져 들면 장점에 대한 명확한 이해를 제공하고 다음 프로젝트에 대한 정보에 근거한 결정을 내릴 수 있습니다.

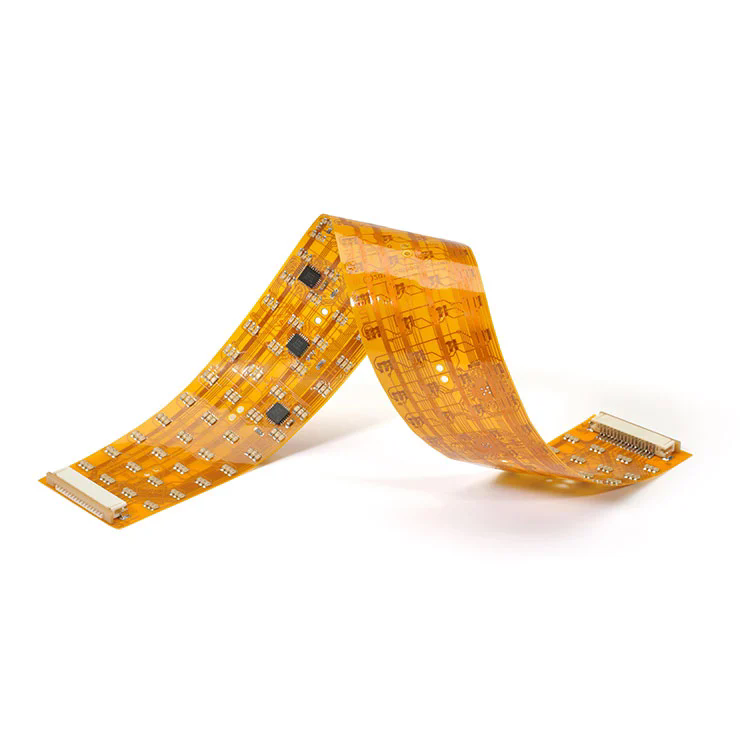

FPC PCB (Flexible Printed Circuit Board)는 얇고 유연한 재료로 만들어진 고도로 적응할 수있는 전자 상호 연결입니다. 기존의 강성 PCB와 달리 FPC는 구부러지고 접고 트위스트 할 수있어 제조업체는 전기 성능을 손상시키지 않고 더 작고 더 경량 장치를 설계 할 수 있습니다.
구조에는 일반적으로 다음이 포함됩니다.
기본 재료 : 폴리이 미드 (PI) 또는 유연성을위한 폴리 에스테르 (PET) 필름.
전도성 층 : 효율적인 전류 전송을위한 구리 포일.
접착제 층 : 구리와 기질 사이의 강한 결합을 보장합니다.
보호 오버레이 : 단열재 및 기계적 보호를 제공합니다.
FPC PCB는 기존 PCB와 같은 기능을하지만 기계적 유연성을 제공합니다. 장치에 통합되면 동적 또는 제한된 공간에 다른 전자 구성 요소를 연결할 수 있습니다. 예를 들어, 스마트 폰에서 FPC PCB는 안정적인 신호 전송을 유지하면서 힌지 메커니즘을 통해 메인 보드를 디스플레이에 연결합니다.
팬 웨이의 FPC PCB는 정밀하고 신뢰성을 염두에두고 설계되었습니다. 아래는 핵심 사양에 대한 개요입니다.
| 매개 변수 | 사양 | 설명 |
|---|---|---|
| 기본 자료 | 폴리이 미드 / 애완 동물 | 내구성과 높은 유연성을 보장합니다 |
| 구리 두께 | 1oz / 2oz | 다른 현재 용량을 처리합니다 |
| 레이어 수 | 1-6 층 | 간단한 복잡한 회로 설계를 지원합니다 |
| 표면 마감 | enig / osp / hasl | 구리를 보호하고 납부성을 향상시킵니다 |
| 최소 추적 너비 | 0.05 mm | 고밀도 회로 라우팅을 활성화합니다 |
| 최소 구멍 크기 | 0.1 mm | 마이크로 비아 응용 프로그램에 적합합니다 |
| 작동 온도. | -40 ° C ~ +150 ° C | 극한 환경에서 안정적으로 수행합니다 |
| 굽힘 반경 | 1 mm까지 | 동적 굽힘 시나리오에 적합합니다 |
| 임피던스 제어 | ± 10% 내성 | 안정적인 신호 무결성을 보장합니다 |
이러한 매개 변수는 FPC PCB가 소형화, 유연성 및 내구성을 요구하는 산업에 이상적입니다.
FPC PCB의 독특한 장점으로 인해 여러 부문에서 광범위한 채택이 이루어졌습니다.
스마트 폰 및 태블릿 : 디스플레이, 배터리 및 프로세서 간의 소형 상호 연결.
웨어러블 장치 : Ultra-thin FPC는 시계, 피트니스 추적기 및 VR 헤드셋에 완벽한 통합을 제공합니다.
노트북 및 게임 콘솔 : 고밀도 유연한 회로는 단단한 인클로저의 신호 신뢰성을 향상시킵니다.
ADAS & InfoTainment : 유연한 PCB는 제한된 대시 보드 공간 내에서 안정적인 연결을 보장합니다.
LED 조명 시스템 : 향상된 내열성은 고성능 자동차 조명을 지원합니다.
배터리 관리 : FPC PCB는 EV의 진동 및 온도 변동을 견딜 수 있습니다.
진단 이미징 장치 : 유연한 설계는 소형 의료 스캐너를 지원합니다.
웨어러블 건강 모니터 : 가볍고 생체 적합성 회로는 환자 친화적 인 설계를 가능하게합니다.
수술 도구 : 고 신뢰성 FPCS 전력 정밀 기기에서 최소 침습적 수술.
로봇 공학 및 자동화 : 동적 굽힘 기능을 사용하면 로봇 암에 통합 할 수 있습니다.
항공 우주 기기 : 극도의 온도 저항은 장기적인 신뢰성을 보장합니다.
5G & IoT 솔루션 : 고속 신호 전송은 차세대 네트워크를 지원합니다.
FPC PCB는 고급 전자 제품에 없어서는 안될 몇 가지 이점을 제공합니다.
부피가 큰 배선 하네스를 교체함으로써 FPC는 전체 장치 크기와 가중치를 크게 줄입니다.
그들은 성능을 잃지 않고 구부리고 접고, 왜곡되어 복잡한 어셈블리에서 컴팩트 한 레이아웃을 가능하게합니다.
상호 연결 지점과 솔더 조인트가 적 으면 FPCS는 고장 위험을 최소화하고 장수를 향상시킵니다.
극심한 환경 조건을 견딜 수 있도록 설계된 자동차, 항공 우주 및 산업 응용 프로그램에 이상적입니다.
제어 된 임피던스는 효율적이고 안정적이며 신뢰할 수있는 고주파 신호 성능을 보장합니다.
고품질 FPC PCB를 생산하는 데는 최첨단 기술이 포함됩니다.
레이저 드릴링 : 고밀도 상호 연결을위한 초 미세한 마이크로 비아를 달성합니다.
자동 광학 검사 (AOI) : 결함이없는 생산 및 일관된 품질을 보장합니다.
전기 도금 공정 : 구리 접착력 및 내구성을 향상시킵니다.
Coverlay & Overay Application : 기계적 응력에 대한 추가 보호 기능을 제공합니다.
임피던스 제어 테스트 : 고속 회로의 안정적인 신호 성능을 보장합니다.
A : 주요 차이점은 유연성에 있습니다. 강성 PCB는 정적 어셈블리에서 고정되어 사용되며 FPC PCB는 손상없이 구부러지고 접고 트위스트 할 수 있으므로 스마트 폰, 웨어러블 및 자동차 대시 보드와 같은 동적 또는 소형 환경에 적합합니다.
A : Fanway에서 제조 한 고품질 FPC PCB는 극한 조건을 견딜 수 있도록 설계되었습니다. 작동 온도 범위는 -40 ° C ~ +150 ° C 및 강화 된 진동 저항 범위를 통해 자동차 전자 제품 및 항공 우주 기기와 같은 까다로운 응용 분야에서 10 년 이상 안정적으로 수행 할 수 있습니다.
유연한 회로 제조에 대한 수십 년의 전문 지식을 갖춘팬 웨이고정밀, 신뢰할 수 있으며 사용자 정의 가능한 FPC PCB 솔루션을 제공합니다. 우리의 고급 생산 시설, 엄격한 품질 관리 및 혁신적인 엔지니어링을 통해 전 세계적으로 발전하는 산업 수요를 충족시키는 제품을 제공 할 수 있습니다.
팬 웨이는 단일 계층 프로토 타입이든 다층 유연한 솔루션이 필요한지 여부에 관계없이 모든 회로 보드가 성능, 안정성 및 비용 효율성에 최적화되도록합니다.
FPC PCB 솔루션을 제품에 통합하려는 경우저희에게 연락하십시오오늘 프로젝트 요구 사항에 대해 논의합니다. 우리의 엔지니어링 팀은 최첨단 기술로 차세대 디자인을 달성하는 데 도움을 줄 준비가되었습니다.
