빠르게 진행되는 전자 제품 제조 세계에서는 소형 디자인, 경량 구조 및 우수한 성능이 필수적입니다.강성 플렉스 PCB가장 혁신적인 솔루션 중 하나로 부상했습니다. Rigid Flex PCB는 강성 보드의 내구성을 유연한 회로의 다양성과 결합하여 엔지니어가 소비자 전자 제품에서 항공 우주 시스템에 이르기까지 모든 것을 설계하는 방식을 재구성하고 있습니다. 이 기사에서는 Rigid Flex PCB가 무엇인지, 작동 방식, 왜 점점 인기를 얻고 있는지, 그리고 고유 한 매개 변수가 고음용 응용 프로그램에 최적의 선택을하는 방법에 대해 깊이 뛰어들 것입니다.

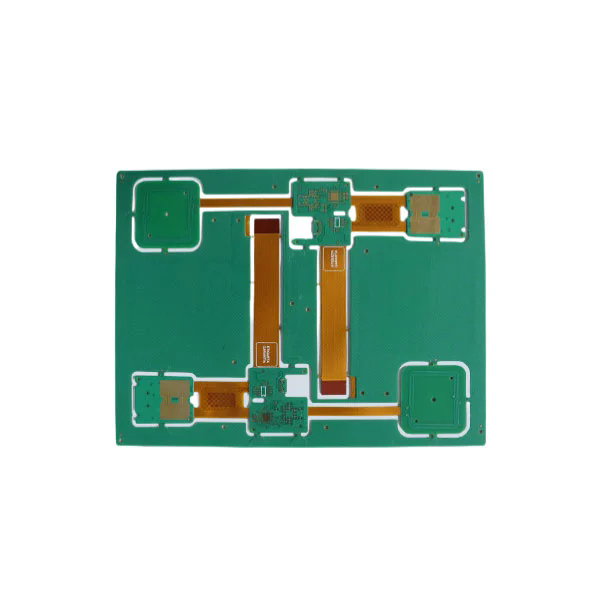

Rigid Flex PCB는 단단하고 유연한 기판을 단일 원활한 디자인에 통합하는 하이브리드 인쇄 회로 보드입니다. 뻣뻣한 FR4 또는 유사한 재료 또는 폴리이 미드 필름을 사용하는 순수한 유연한 회로로 구성된 기존의 강성 PCB와 달리 Ridid Flex PCB는 두 기술을 결합하여 성능과 디자인 자유를 극대화합니다.
핵심적으로 강성 섹션은 커넥터, 마이크로 컨트롤러 또는 통합 회로와 같은 기계적 안정성이 필요한 구성 요소를 지원하는 반면, 유연한 섹션을 사용하면 보드가 소형 인클로저에 맞도록 보드가 구부리거나 접거나 비틀어야합니다. 이로 인해 Rigid Flex PCB는 공간이 제한되어 있지만 높은 신뢰성이 중요 한 응용 분야에 이상적입니다.
신호 무결성 : RIDID와 FLEX 층 간의 상호 연결은 신호 손실을 최소화하고 고속 데이터 전송을 향상시킵니다.
기계적 다목적 성 : 유연성 섹션은 접는 부분을 허용하여 전체 장치 크기를 줄이고 배선이 커집니다.
신뢰성 향상 : 플렉스 및 강성 부품을 단일 PCB에 통합하면 솔더 조인트 및 커넥터가 일반적인 고장 지점입니다.
이러한 성능 및 설계 유연성의 혼합으로 의료 기기, 군사 전자 제품, 자동차 시스템 및 소비자 가제트와 같은 산업에서 엄격한 Flex PCB가 점점 더 중요 해졌습니다.
전자 제조업체는 종종 PCB 유형을 선택할 때 중요한 결정에 직면합니다. 기존의 강성 PCB, 유연한 PCB 또는 Rigid Flex PCB를 사용해야합니까? Rigid Flex PCB가 고급 설계에 선호되는 선택이되는 주요 이유는 다음과 같습니다.
| 특징 | 강성 PCB | 유연한 PCB | 강성 플렉스 PCB |
|---|---|---|---|
| 우주 활용 | 제한된 | 훌륭한 | 훌륭한 |
| 기계적 내구성 | 높은 | 보통의 | 높은 |
| 설계 유연성 | 낮은 | 높은 | 높은 |
| 신호 무결성 | 보통의 | 보통의 | 훌륭한 |
| 어셈블리 복잡성 | High (더 많은 커넥터) | 높은 | 낮은 |
| 신뢰할 수 있음 | 좋은 | 보통의 | 훌륭한 |
Ridid Flex PCB는 강성 PCB의 견고성을 유연한 회로의 적응성과 결합하여 두 세계의 최고를 제공합니다. 결과가 발생합니다.
소형 디자인 : 스마트 폰, 웨어러블 및 IoT 장치에 필수적입니다.
중량 감소 : 항공 우주, 드론 및 자동차 응용 분야에 중요합니다.
연결 지점이 적습니다 : 잠재적 실패 지점을 줄이고 제품 수명을 향상시킵니다.
성능 향상 : 고주파 응용 분야에서도 우수한 신호 전송을 유지합니다.
의료 기기 : 맥박 조정기, 이미징 시스템 및 수술 도구.
항공 우주 및 방어 : 항공 전자, 레이더 시스템 및 군사 등급 전자 장치.
자동차 : ADA (Advanced Driver-Asistance Systems), 인포테인먼트 시스템 및 EV 배터리 관리.
소비자 전자 장치 : 스마트 폰, 태블릿, 카메라 및 게임 콘솔.
구조적 무결성을 유지하면서 소형화를 가능하게함으로써 Ridid Flex PCB는 차세대 전자 장치에서 필수적인 구성 요소가되었습니다.
강성 Flex PCB 공급 업체를 선택할 때는 기술 매개 변수를 이해하는 것이 중요합니다. 고품질 제조는 내구성, 성능 및 엄격한 산업 표준 준수를 보장합니다. 아래는 우수한 Rigid Flex PCB를 정의하는 주요 제품 사양에 대한 요약입니다.
| 매개 변수 | 사양 |
|---|---|
| 재료 | FR4, 폴리이 미드, PET |
| 레이어 수 | 2 ~ 20+ 층 |
| 구리 두께 | 0.5 온스 ~ 4 온스 |
| 최소 선 너비/간격 | 0.075 mm / 0.075 mm |
| 구멍 크기 | 최소 0.1 mm |
| 플렉스 벤드 반경 | 0.5 mm까지 |
| 표면 마감 | Enig, Hasl, OSP, Immersion Silver, Gold Plating |
| 작동 온도 | -40 ° C ~ +150 ° C |
| 임피던스 제어 | ± 10% |
| 인증 | ROHS, UL, ISO9001, IPC-6013 |
이러한 사양은 PCB가 높은 전기 성능을 유지하고 가혹한 환경 조건을 견딜 수 있도록합니다. Rigid Flex PCB를 전문으로하는 제조업체는 레이저 드릴링, 제어 임피던스 라우팅 및 자동화 된 광학 검사와 같은 고급 제조 기술을 사용하여 정밀성 및 신뢰성을 보장합니다.
올바른 제조업체를 선택하는 것은 올바른 PCB 설계를 선택하는 것만 큼 중요합니다. 안정적인 Rigid Flex PCB 공급 업체를 평가하는 데 도움이되는 점검 목록은 다음과 같습니다.
엔지니어링 전문 지식 : 제조업체가 복잡한 다층 강성 플렉스 PCB 디자인을 처리 한 경험이 있는지 확인합니다.
재료 품질 : 고급 FR4 및 폴리이 미드 만 사용하여 내구성과 유연성을 보장합니다.
품질 보증 : AOI, 임피던스 테스트 및 열 스트레스 테스트를 포함한 엄격한 테스트 프로토콜을 찾으십시오.
사용자 정의 옵션 : 특정 응용 프로그램 요구 사항에 맞게 맞춤형 솔루션을 제공하는 공급 업체를 선택하십시오.
리드 타임 및 확장 성 : 대량 생산을위한 확장 기능과 결합 된 빠른 프로토 타이핑이 중요합니다.
팔 웨이는 의료, 자동차, 항공 우주 및 소비자 전자 제품을 포함한 산업을위한 고품질 솔루션을 제공 한 수년간의 경험을 가진 최고의 Rigid Flex PCB 제조업체입니다. 당사의 제품은 최첨단 장비를 사용하여 제조되며 IPC-6013 표준을 준수하며 최상위 성능을 보장하기 위해 엄격한 품질 테스트를 거칩니다.
복잡한 다층 설계 또는 비용 효율적인 프로토 타입이 필요한지 여부에 관계없이 Fanyway는 설계 상담에서 최종 생산에 이르기까지 포괄적 인 지원을 제공합니다.
Q1. 제품 설계에서 Rigid Flex PCB를 사용하면 주요 이점은 무엇입니까?
A1. Rigid Flex PCB는 소형 설계를 허용하고, 전체 무게를 줄이고, 상호 연결을 최소화하며 신호 무결성을 향상시킵니다. 이러한 이점은 항공 우주, 자동차 및 의료 기술과 같은 신뢰성과 소형화가 중요한 산업에 이상적입니다.
Q2. Rigid Flex PCB는 기존의 강성 PCB보다 비싸나요?
A2. Rigid Flex PCB의 초기 제조 비용은 더 높을 수 있지만 커넥터를 최소화하고 신뢰성을 향상 시키며 효율적인 어셈블리를 가능하게하여 종종 전체 생산 비용을 줄입니다. 고성능 응용 프로그램에서는 제품 수명주기에 비해 상당한 비용 절감 효과를 제공합니다.
Ridid Flex PCB는 타의 추종을 불허하는 설계 유연성, 신뢰성 및 성능을 제공하여 최신 전자 제품을 재정의하고 있습니다. 그들은 엔지니어가 의료 기술에서 항공 우주에 이르기까지 증가하는 산업의 요구를 충족시키는 소형적이고 강력한 제품을 만들 수 있습니다.
~에팔 웨이, 우리는 귀하의 요구에 맞게 조정 된 고품질 강성 플렉스 PCB를 제조하는 전문입니다. 최첨단 시설, 엄격한 테스트 프로토콜 및 엔지니어링 전문 지식을 통해 제품에 대한 최적의 성능과 안정성을 달성 할 수 있습니다.
전자 장치 디자인을 다음 단계로 끌어 올릴 준비가 되셨습니까?저희에게 연락하십시오오늘은 프로젝트를 논의하고 Fanyway가 완벽한 Rigid Flex PCB 솔루션을 제공 할 수있는 방법을 알아보십시오.
-
