고주파 PCB는 GHz 애플리케이션에서 신호 무결성을 어떻게 향상합니까?

고주파 PCB기술은 GHz 범위에서 작동하는 최신 RF, 마이크로파 및 고속 디지털 시스템에 필수적입니다. 주파수가 증가함에 따라 신호 손실, 임피던스 불일치 및 전자기 간섭이 중요한 설계 문제가 됩니다. 이 포괄적인 가이드에서는 고주파 PCB가 신호 무결성을 개선하고 재료, 설계 전략, 제조 공정, 비용 요소 및 일반적인 엔지니어링 문제점에 대한 실용적인 솔루션을 탐색하는 방법을 설명합니다. 5G 모듈, 자동차 레이더, 위성 시스템 또는 고속 통신 장치를 개발하는 경우 이 기사에서는 안정적이고 신뢰할 수 있는 성능을 달성하는 데 도움이 되는 명확한 기술적 통찰력을 제공합니다.

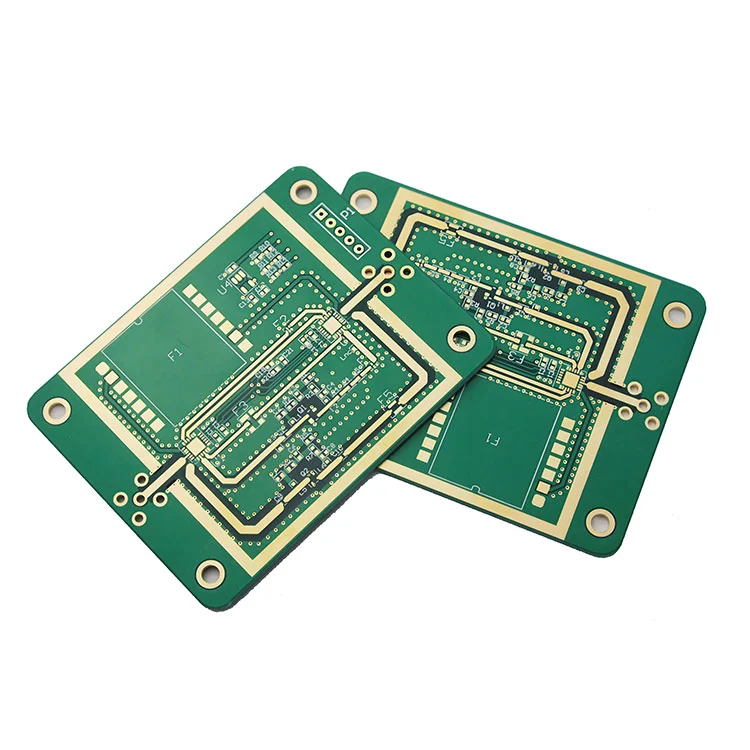

High Frequency PCB


목차

  • 1. 고주파 PCB 기본 이해
  • 2. 고주파수에서 신호 무결성이 중요한 이유
  • 3. 고주파 PCB의 재료 선택
  • 4. 성능에 영향을 미치는 전기적 특성
  • 5. PCB 스택업 설계 전략
  • 6. 신호 손실을 최소화하는 레이아웃 기술
  • 7. 제조 정밀도 및 품질 보증
  • 8. RF 회로의 표면 마감 고려 사항
  • 9. 성능 저하 없는 비용 최적화
  • 10. 고주파 PCB의 산업 응용
  • 11. 올바른 제조 파트너 선택
  • 12. Shenzhen Fanway Technology Co., Ltd가 신뢰할 수 있는 선택인 이유
  • 13. 자주 묻는 질문
  • 14. 최종 생각

1. 고주파 PCB 기본 이해

고주파수 PCB는 일반적으로 500MHz를 초과하고 종종 수 GHz 범위로 확장되는 주파수에서 안정적으로 작동하도록 설계되었습니다. 이러한 수준에서는 유전 특성, 구리 거칠기 및 트레이스 형상의 작은 변화라도 회로 동작에 큰 영향을 미칠 수 있습니다.

기존 보드와 달리 고주파수 PCB 설계에는 예측 가능한 신호 전송을 보장하기 위해 저손실 재료, 엄격하게 제어된 임피던스 및 정밀한 제조 공차가 필요합니다.


2. 고주파수에서 신호 무결성이 중요한 이유

빈도가 증가함에 따라:

  • 신호 파장이 짧아짐
  • 전송선은 분산 회로처럼 동작합니다.
  • 사소한 불연속성으로 인해 반사가 발생함
  • 손실 탄젠트의 영향력이 더욱 커짐
  • 표피 효과는 도체 저항을 증가시킵니다.

고주파 PCB 기술은 고급 재료와 최적화된 설계 방법론을 결합하여 이러한 문제를 해결합니다.


3. 고주파 PCB의 재료 선택

재료 유전 상수(Dk) 손실 탄젠트(Df) 애플리케이션
수정된 FR-4 4.2~4.5 0.015~0.02 낮은 GHz 설계
로저스 라미네이트 2.2~3.5 0.0009~0.003 RF 및 전자레인지
PTFE 기반 2.0–2.5 초저 위성 및 레이더
탄화수소 세라믹 3.0~3.5 낮은 자동차용 77GHz 레이더

심천 Fanway 기술 유한 회사와 같은 제조업체는 생산 전에 유전체 안정성과 일관성을 신중하게 검증합니다.


4. 성능에 영향을 미치는 전기적 특성

  • 유전 상수(Dk):신호 속도를 결정합니다.
  • 손실 탄젠트(Df):유전 에너지 소산을 측정합니다.
  • 임피던스 제어:최소한의 신호 반사를 보장합니다.
  • CTE:기계적 팽창 안정성을 제어합니다.
  • 구리 거칠기:고주파수에서 도체 손실에 영향을 줍니다.

5. PCB 스택업 설계 전략

효과적인 스택업 설계로 차폐 및 신호 무결성이 향상됩니다.

기능
맨 위 RF 신호 라우팅
내부 1 접지면
내부 2 파워 플레인
맨 아래 차폐/보조 신호

적절한 접지 참조는 EMI를 최소화하고 임피던스 일관성을 향상시킵니다.


6. 신호 손실을 최소화하는 레이아웃 기술

  • 짧은 RF 추적 라우팅
  • 직각 모서리 피하기
  • 스텁을 통해 제거하기 위한 백 드릴링
  • 임피던스 불연속성 최소화
  • 제어된 차동 쌍 간격

7. 제조 정밀도 및 품질 보증

고주파 PCB 제조에는 다음이 필요합니다.

  • 마이크로비아용 레이저 드릴링
  • 고급 라미네이션 사이클
  • 엄격한 구리 두께 공차
  • 자동 광학 검사(AOI)
  • TDR(시간 영역 반사 측정) 테스트

심천 Fanway 기술 유한 회사는 배치 전반에 걸쳐 안정적인 전기 성능을 보장하기 위해 엄격한 공정 제어를 구현합니다.


8. RF 회로의 표면 마감 고려 사항

  • 안정적인 납땜 및 평탄도를 위한 ENIG
  • 더 나은 전도성을 위한 침지 은
  • 표피 효과 손실을 줄이기 위한 매끄러운 구리

9. 성능 저하 없는 비용 최적화

비용 요인에는 재료 선택, 레이어 수, 임피던스 허용 오차 및 테스트 복잡성이 포함됩니다. RF 재료와 표준 코어를 결합한 하이브리드 스택업 설계는 비용과 성능의 균형을 맞출 수 있습니다.


10. 고주파 PCB의 산업 응용

  • 5G 기지국
  • 자동차 레이더 시스템
  • 위성통신
  • 마이크로파 안테나
  • 고속 네트워킹 장비

11. 올바른 제조 파트너 선택

평가하다:

  • RF 보드 경험
  • 자재 소싱 능력
  • 임피던스 테스트 장비
  • 엔지니어링 지원 서비스
  • 품질인증 준수

12. Shenzhen Fanway Technology Co., Ltd가 신뢰할 수 있는 선택인 이유

심천 Fanway 기술 유한 회사는 다중 재료 하이브리드 보드, 정밀 임피던스 제어, 신속한 프로토타이핑 및 엄격한 테스트 절차를 포함한 포괄적인 고주파 PCB 제조 솔루션을 제공합니다. 엔지니어링 팀은 설계 검토부터 대량 생산까지 고객을 지원하여 GHz 애플리케이션에서 일관된 성능을 보장합니다.


13. 자주 묻는 질문

Q1: 고주파 PCB 재료는 어느 주파수에서 고려해야 합니까?
일반적으로 500MHz 이상이며, 특히 다중 GHz 범위에서 작동할 경우 더욱 그렇습니다.

Q2: 표준 FR-4가 RF 애플리케이션을 처리할 수 있습니까?
제한된 저주파 설계만 가능합니다. 더 나은 안정성을 위해 전용 RF 재료가 선호됩니다.

Q3: 가장 중요한 매개변수는 무엇입니까?
손실 탄젠트(Df)는 신호 감쇠에 큰 영향을 미칩니다.

Q4: 신호 반사를 줄이려면 어떻게 해야 합니까?
정확한 임피던스 제어와 적절한 스택업 설계를 보장합니다.

Q5: 프로젝트를 어떻게 시작할 수 있나요?
제작 전 설계 파일을 검토하려면 숙련된 제조업체에 문의하세요.


14. 최종 생각

고주파 PCB는 신호 무결성을 유지하고 손실을 최소화하며 고급 GHz 시스템에서 안정적인 성능을 보장하는 데 결정적인 역할을 합니다. 재료 선택부터 정밀 제조까지 모든 세부 사항이 중요합니다.

안정적인 고성능 고주파 PCB 제조 지원을 원하신다면,심천 Fanway 기술 유한 회사전문적인 지도와 생산 우수성을 제공할 준비가 되어 있습니다.

새로운 RF 또는 고속 프로젝트를 개발 중이신가요?연락하다귀하의 기술 요구 사항에 대해 논의하고 고주파 PCB 요구 사항에 맞는 맞춤형 솔루션을 받으려면 오늘 저희에게 문의하십시오.
