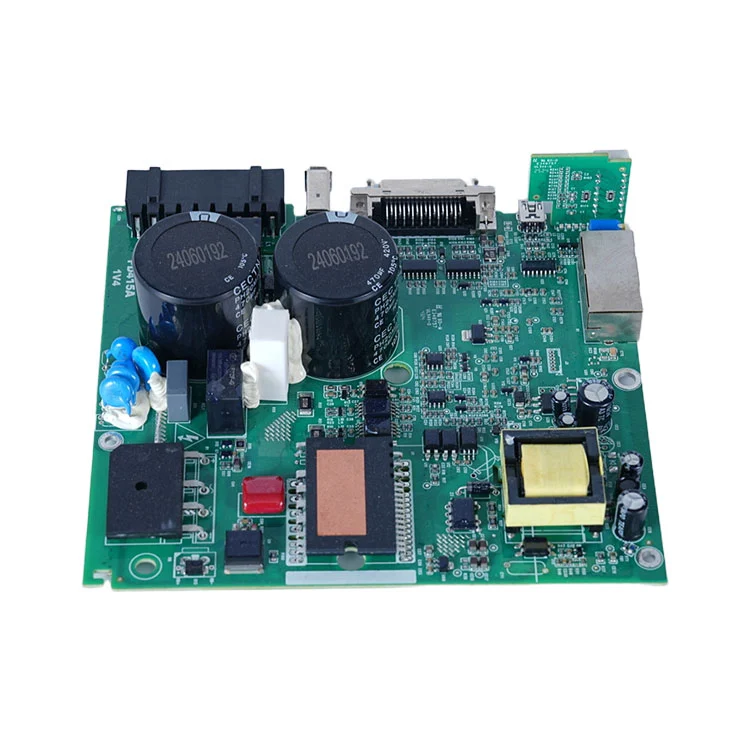

프로토타입 PCB 조립현대 전자제품 제조에서 중추적인 역할을 담당합니다. 이를 통해 엔지니어와 설계자는 본격적인 생산에 착수하기 전에 회로 설계를 테스트, 검증 및 최적화할 수 있습니다. 프로토타입 PCB를 조립하면 잠재적인 설계 결함을 조기에 식별할 수 있어 신뢰성이 높아지고 생산 비용이 절감됩니다. Shenzhen Fanway Technology Co., Ltd는 신생 기업과 기존 회사 모두의 요구 사항을 충족하도록 맞춤화된 고품질 프로토타입 PCB 조립 서비스를 전문적으로 제공합니다.
프로토타입 PCB 어셈블리에는 일반적으로 전자 부품을 인쇄 회로 기판에 납땜하여 작동하는 프로토타입을 만드는 작업이 포함됩니다. 이 프로세스는 설계의 전기적 성능을 검증할 뿐만 아니라 제품 시연, 테스트 및 추가 개발을 위한 실질적인 모델을 제공합니다.
프로토타입 PCB 조립에는 최종 제품이 설계 사양을 충족하는지 확인하는 몇 가지 주요 단계가 포함됩니다.
PCB 제작:첫 번째 단계에서는 설계 파일(Gerber 파일)을 기반으로 인쇄 회로 기판을 제조하는 작업이 포함됩니다. 고정밀 제작으로 보드 레이아웃이 의도한 회로와 일치하도록 보장합니다.
부품 소싱:저항기, 커패시터, IC, 커넥터를 포함한 모든 전자 부품은 BOM(Bill of Materials)에 따라 조달됩니다.
조립 과정:부품은 표면 실장 기술(SMT) 또는 스루홀 기술(THT)을 사용하여 PCB에 실장됩니다. 복잡성에 따라 자동화된 기계 또는 수동 조립 기술을 사용할 수 있습니다.
납땜:납땜은 부품을 전기적, 기계적으로 보호합니다. 리플로우 솔더링은 SMT에 일반적으로 사용되는 반면, THT 부품에는 웨이브 또는 핸드 솔더링이 사용됩니다.
검사 및 테스트:조립 후 기능 테스트를 통해 프로토타입이 올바르게 작동하는지 확인합니다. 이 단계에는 육안 검사, 자동 광학 검사(AOI) 및 전기 테스트가 포함될 수 있습니다.
이 프로세스는 프로토타입 PCB 어셈블리가 의도한 대로 작동할 뿐만 아니라 대량 생산을 위한 신뢰할 수 있는 참고 자료 역할도 하도록 보장합니다.
전문 프로토타입 PCB 조립에는 기술 사양을 엄격하게 준수해야 합니다. 다음은 일반적인 매개변수를 요약한 표입니다.
| 매개변수 | 설명 |
|---|---|
| 보드 크기 | 최소: 10mm x 10mm, 최대: 500mm x 500mm |
| 레이어 수 | 설계 복잡성에 따라 1~12개 레이어 |
| 구성 요소 유형 | SMT, THT, 혼합 조립 |
| 솔더 마스크 | 녹색, 빨간색, 파란색 또는 맞춤형 |
| 표면 마감 | HASL, ENIG, OSP 또는 침지 은 |
| 부품 배치 정확도 | SMT 부품의 경우 ±0.05mm |
| 테스트 및 검사 | AOI, X-Ray, 기능 테스트 |
납땜은 부품을 전기적, 기계적으로 보호합니다. 리플로우 솔더링은 SMT에 일반적으로 사용되는 반면, THT 부품에는 웨이브 또는 핸드 솔더링이 사용됩니다.
많은 기업에서는 본격적인 제조에 앞서 왜 프로토타입 조립이 필요한지 궁금해할 것입니다. 주요 이점은 다음과 같습니다.
오류 감지:기능 테스트를 통해 조립된 보드가 전기 및 기계적 요구 사항을 충족하는지 확인합니다.
설계 검증:엔지니어는 실제 조건에서 성능을 테스트할 수 있습니다.
시간 효율성:신속한 프로토타이핑으로 제품 개발 주기가 가속화됩니다.
비용 효율적:프로토타입 단계에서 문제를 감지하고 수정하는 것은 대량 생산된 보드를 재작업하는 것보다 훨씬 저렴합니다.
본질적으로 프로토타입 PCB 조립은 위험을 줄이고 시간을 절약하며 더 나은 제품 품질을 보장합니다.
고품질 프로토타입 PCB 조립은 숙련된 엔지니어링, 첨단 장비 및 엄격한 품질 관리의 조합에 따라 달라집니다.
구성 요소 확인:조립하기 전에 모든 부품이 사양을 충족하는지 확인합니다.
정밀 배치:정확한 SMT 부품 배치를 위해 자동화된 픽 앤 플레이스 기계를 사용합니다.
제어된 납땜:결함을 방지하기 위해 리플로우 및 웨이브 솔더링 매개변수를 면밀히 모니터링합니다.
철저한 테스트:기능 테스트를 통해 조립된 보드가 전기 및 기계적 요구 사항을 충족하는지 확인합니다.
Shenzhen Fanway Technology Co., Ltd는 이러한 모범 사례를 채택하여 신뢰할 수 있는 평가 및 추가 개발이 가능한 프로토타입 PCB를 보장합니다.
Q1: 프로토타입 PCB 조립과 생산 PCB 조립의 차이점은 무엇입니까?
A1:프로토타입 PCB 어셈블리는 테스트 및 검증을 위해 설계되었습니다. 일반적으로 소량으로 이루어지며 복잡한 구성 요소의 경우 손으로 조립해야 할 수도 있습니다. 생산 PCB 조립은 속도와 비용 효율성을 위해 최적화된 프로세스를 갖춘 대규모 제조에 중점을 둡니다.
Q2: 프로토타입 PCB 조립을 완료하는 데 얼마나 걸리나요?
A2:처리 시간은 보드 복잡성과 구성 요소 가용성에 따라 달라집니다. 일반적으로 영업일 기준 5~15일 정도 소요됩니다. Shenzhen Fanway Technology Co., Ltd는 긴급 프로젝트에 신속한 서비스를 제공합니다.
Testowanie modułów sterujących, czujników i wyświetlaczy.
A3:그렇습니다. 기능 테스트는 프로토타입 조립의 표준 부분입니다. 이를 통해 설계자는 대량 생산에 앞서 회로를 검증하고, 소프트웨어 통합을 테스트하고, 설계 성능을 최적화할 수 있습니다.
프로토타입 PCB 조립은 여러 부문에서 필수적입니다.
가전제품:스마트폰, 웨어러블 기기, 스마트 홈 기기를 위한 신속한 반복.
자동차 전자 장치:제어 모듈, 센서 및 디스플레이 장치를 테스트합니다.
의료 기기:진단 및 모니터링 장비의 안전성과 신뢰성을 보장합니다.
산업 자동화:제어 회로 및 IoT 장치 검증.
Shenzhen Fanway Technology Co., Ltd는 이러한 산업 전반의 고객에게 특정 프로젝트 요구 사항을 충족하는 맞춤형 솔루션을 제공합니다.
프로토타입 PCB 조립은 혁신적인 아이디어를 기능성 전자 제품으로 전환하는 중요한 단계입니다. 전문 조립 서비스를 활용함으로써 기업은 오류를 최소화하고 성능을 최적화하며 제품 개발 주기를 가속화할 수 있습니다.심천 Fanway 기술 유한 회사품질, 정밀도 및 신뢰성에 중점을 둔 전문 프로토타입 PCB 조립 서비스를 제공합니다. 전자 설계를 완전한 기능을 갖춘 프로토타입으로 변환하려는 기업을 위해,연락하다Shenzhen Fanway Technology Co., Ltd는 성공을 향한 첫 걸음입니다.
