FR4 PCB전자 산업에서 가장 널리 사용되는 인쇄 회로 기판 기판 중 하나입니다. 이 종합 기사에서는 FR4 PCB의 의미, 제조 방법, 적용 위치, 현대 전자 설계 및 제조의 초석 소재로 남아 있는 이유를 살펴봅니다.
이 기사에서는 FR4 PCB의 의미, 특성, 제조 공정, 장점, 제한 사항, 실제 응용 프로그램 및 대체 PCB 재료와의 비교에 대해 설명합니다. 엔지니어, 애호가, 구매자 및 기술 애호가에게 실용적인 통찰력을 제공합니다. 또한 FR4 PCB와 관련된 일반적인 질문에 답변하는 자세한 FAQ 섹션도 찾을 수 있습니다.

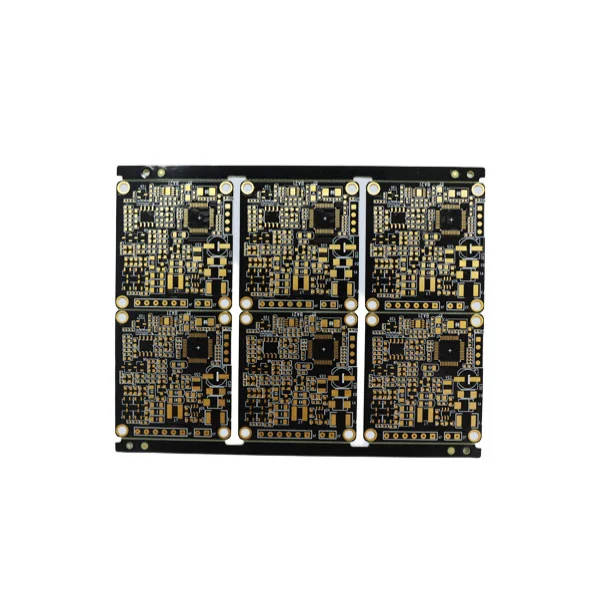

안FR4 PCB사용하는 인쇄회로기판을 말한다.FR4기본 재료로. FR4는 "Flame Retardant 4"를 의미하며 유리섬유 강화 에폭시 라미네이트 재료에 지정된 등급 지정입니다. 강력한 기계적 강도, 뛰어난 전기 절연성, 넓은 온도 범위에서 작동할 수 있는 능력으로 인해 대부분의 전자 제품에 사용되는 사실상의 표준 기판입니다.
"PCB"라는 용어는 에칭된 구리 회로와 도금된 스루홀을 통해 전자 부품을 상호 연결하는 플랫폼을 의미합니다. FR4와 결합하면 저가 가전제품부터 산업용 제어 시스템까지 모든 제품에 적합한 내구성과 신뢰성이 뛰어난 보드를 형성합니다.
FR4 PCB를 제조하려면 일관성과 품질을 보장하기 위한 몇 가지 정확한 단계가 필요합니다. 기본 요소에는 구리 호일, FR4 라미네이트 시트 및 원자재를 기능성 회로 기판으로 변환하는 일련의 공정이 포함됩니다.
PCB 제조를 위해 FR4 재료를 선택하면 다양한 응용 분야에 이상적으로 사용할 수 있는 다양한 이점을 제공합니다. 균형 잡힌 성능, 비용 효율성 및 다용성은 광범위한 채택에 기여합니다.
엔지니어는 PCB 설계용 재료를 선택할 때 성능과 신뢰성에 영향을 미치는 몇 가지 주요 특성을 평가합니다. FR4는 여러 기준에서 유리한 특성을 보여줍니다.
| 재산 | 설명 | 일반적인 값/참고 |
|---|---|---|
| 유전 상수(Dk) | 전기 에너지를 저장하는 PCB의 능력을 나타냅니다. | ~4.3–4.8 |
| 열 안정성 | 열화 없이 열을 견딜 수 있는 능력. | 최대 ~130°C |
| 인장강도 | 기계적 변형에 대한 내성. | 높은 |
| 난연성 | 화재 위험이 있는 응용 분야의 안전. | UL94 V-0 등급 충족 |
| 내습성 | 습한 환경의 보드에 필수적입니다. | 좋은 |
FR4 PCB는 다양성과 신뢰성으로 인해 어디에나 존재합니다. 다음은 FR4가 매우 잘 작동하는 응용 프로그램의 개요입니다.
엔지니어는 종종 FR4와 폴리이미드, Rogers 또는 금속 코어 기판과 같은 대체 재료 중에서 선택합니다. 각 재료는 특정 요구 사항에 적합한 고유한 이점을 제공합니다.
| 재료 | 최고의 대상 | 장점 | 제한 사항 |
|---|---|---|---|
| FR4 | 일반전자제품 | 비용 효율적이고 강력하며 신뢰할 수 있습니다. | 고주파 RF에는 적합하지 않음 |
| 폴리이미드 | 유연한 PCB | 높은 내열성, 유연성 | 더 높은 비용 |
| 로저스 | 고주파 RF | 저손실, 안정적인 Dk | 값비싼 |
| 금속 코어 | 전원 LED 애플리케이션 | 우수한 방열성 | 무겁고 비용이 많이 든다 |
큐:PCB에서 "FR4"는 무엇을 의미합니까?
에이:FR4는 "Flame Retardant 4"의 약자로, 화재에 강하고 PCB에 구조적 강도를 제공하는 유리 강화 에폭시 라미네이트를 나타냅니다.
큐:FR4가 PCB 산업에서 그렇게 널리 사용되는 이유는 무엇입니까?
에이:FR4는 기계적 강도, 전기 절연성, 내열성 및 비용 효율성을 결합하여 광범위한 전자 응용 분야에 적합합니다.
큐:FR4를 고주파 RF 애플리케이션에 사용할 수 있습니까?
에이:FR4는 저주파 회로에 사용되는 반면 고주파 RF 회로에는 더 나은 신호 무결성을 위해 유전 손실이 낮은 Rogers와 같은 재료가 필요한 경우가 많습니다.
큐:습도는 FR4 PCB에 어떤 영향을 줍니까?
에이:FR4는 내습성이 우수하지만 높은 습도에 장기간 노출되면 성능에 영향을 미칠 수 있습니다. 보호 코팅과 컨포멀 레이어는 이를 완화하는 데 도움이 됩니다.
큐:FR4는 자동차 전자 장치에 적합합니까?
에이:예, FR4는 열 안정성과 내구성으로 인해 자동차 전자 장치에 널리 사용되지만 극한 환경에서는 특정 고온 변형을 선택할 수 있습니다.
이해FR4 PCB전자 설계 및 제조에 대해 작업하거나 배우는 모든 사람에게 필수적입니다. 균형 잡힌 특성으로 인해 전 세계 수많은 장치의 백본 소재가 되었습니다. 새로운 프로젝트를 위한 재료를 평가하든 공급업체를 선택하든 FR4는 여전히 신뢰할 수 있는 선택입니다.
귀하의 사양에 맞는 고품질 FR4 PCB 제조를 위해서는 다음과의 제휴를 고려하십시오.심천 Fanway 기술 유한 회사— 신뢰할 수 있는 정밀 PCB 제조 솔루션 제공업체입니다.연락하다우리를.
