전문 PCB 어셈블리가 전자 제조 성공에 중요한 이유는 무엇입니까?

최고의 뉴스 헤드 라인 : PCB 어셈블리의 추세

최신 트렌드에 대한 정보를 유지합니다PCB 어셈블리제조업체가 적응하고 혁신하는 데 도움이 될 수 있습니다. 다음은 현재 업계의 요구를 반영하는 뉴스 헤드 라인에 가장 많이 검색 된 것 중 일부입니다.

이 헤드 라인은 신흥 기술에 대한 정밀도, 효율성, 지속 가능성 및 적응성에 대한 업계의 초점을 강조하여 전문 PCB 어셈블리가 구성 요소를 구성하는 것 이상의 것이 었음을 보여줍니다.

PCB 어셈블리는 무엇입니까?

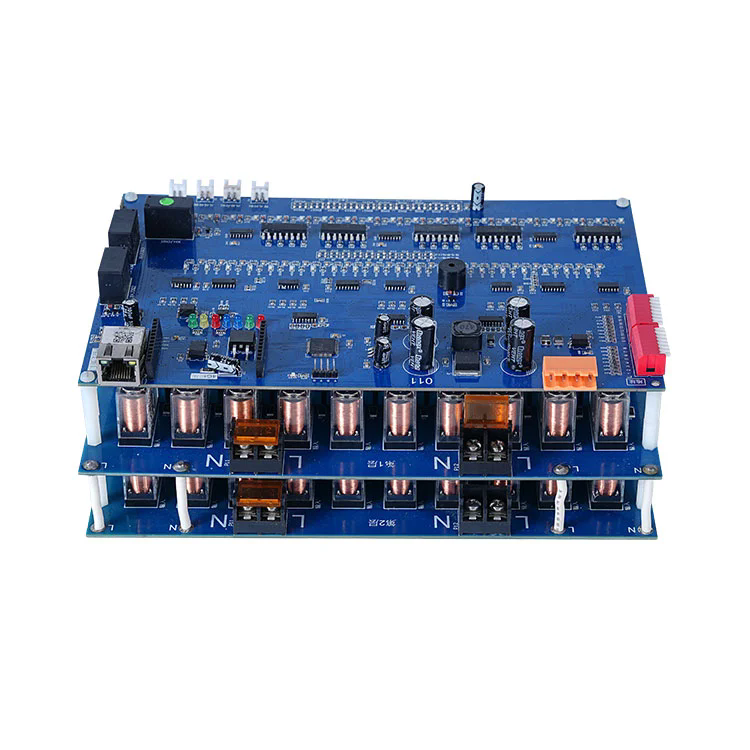

종종 PCBA로 약칭되는 PCB 어셈블리는 전자 부품을 인쇄 회로 보드에 장착하여 기능적 전자 장치를 생성하는 프로세스입니다. PCB 자체는 유리 섬유와 같은 비 전도성 재료로 만들어진 평평한 보드이며, 전도성 경로 (흔적)가 표면에 새겨 져 있습니다. 이 트레이스는 다양한 구성 요소를 연결하여 전류가 흐르고 장치가 의도 된 기능을 수행 할 수 있도록합니다.

PCB 어셈블리 프로세스는 Bare PCB (PCB 제조라고도 함)의 제조를 따르며 몇 가지 주요 단계를 포함합니다. 여기에는 솔더 페이스트 적용, 구성 요소 배치, 납땜 (파형 납땜 또는 리플 로우 납땜을 통한), 검사 및 테스트가 포함됩니다. 각 단계는 구성 요소가 의도 한대로 올바르게 배치, 안전하게 첨부 및 작동되도록하기 위해 세부 사항에 대한 정밀도와주의가 필요합니다.

전문 PCB 어셈블리 서비스는 높은 수준의 정확도와 일관성을 달성하기 위해 자동 픽 및 - 기계, 솔더 페이스트 프린터 및 자동화 된 광학 검사 (AOI) 시스템과 같은 고급 장비를 활용합니다. 이는 전자 장치가 점점 더 복잡해지고 구성 요소가 작은 구성 요소와 더 높은 구성 요소 밀도가 높아짐에 따라 특히 중요합니다.

전문 PCB 어셈블리가 중요한 이유

정밀도와 정확성 보장
최신 전자 장치는 종종 밀리미터 또는 마이크로 미터로 측정 된 크기의 SMT (Surface -Mount Technology) 부품과 같은 작은 구성 요소를 특징으로합니다. 이러한 구성 요소의 수동 어셈블리는 시간이 소비 될뿐만 아니라 잘못된 배치 또는 구성 요소 손상과 같은 오류가 발생하기 쉬운 일입니다. 전문 PCB 어셈블리는 구성 요소를 정밀도로 배치 할 수있는 자동화 된 장비를 사용하여 각 부품이 필요한 위치에 정확히 배치되도록합니다. 이 정밀도는 전기 연결의 무결성을 유지하고 장치가 올바르게 작동하도록하는 데 중요합니다.
품질 및 신뢰성 표준 충족
전자 장치는 소비자 전자 장치에서 의료 장비 및 항공 우주 시스템에 이르기까지 광범위한 응용 분야에서 사용됩니다. 이러한 응용 분야 중 다수에서 신뢰성이 가장 중요합니다. 조립되지 않은 PCB는 장치 고장으로 이어질 수 있으며, 이는 재무 손실, 평판 손상 또는 안전 위험과 같은 심각한 결과를 초래할 수 있습니다. 전문 PCB 어셈블리 제공 업체는 ISO 9001, IPC -A -610 (PCB 어셈블리 수용 가능성을위한 업계 표준) 및 ISO 13485 (의료 기기 제조)와 같은 엄격한 품질 관리 표준을 준수합니다. 이러한 표준은 어셈블리 프로세스가 일관되도록하고 최종 제품은 엄격한 품질 및 신뢰성 요구 사항을 충족합니다.
비용과 효율성을 최적화합니다
일부 제조업체는 비용 절감을 위해 하우스 PCB 어셈블리에서 고려할 수 있지만 전문 서비스는 종종 장기적으로 더 나은 비용을 제공합니다. 전문 어셈블러는 규모의 전문 지식, 장비 및 경제를 통해 조립 프로세스를 간소화하여 폐기물을 줄이고 비용이 많이 드는 오류의 위험을 최소화합니다. 또한 공급 업체와의 관계 덕분에 구성 요소를 경쟁력있는 가격으로 공급할 수 있습니다. 이를 통해 제조업체는 제품 설계 및 마케팅과 같은 핵심 역량에 집중하면서 PCB 어셈블리의 복잡하고 전문화 된 작업을 전문가에게 맡길 수 있습니다.
기술 발전에 적응

전자 제품 산업은 지속적으로 발전하고 있으며 새로운 기술과 구성 요소 유형이 정기적으로 떠오르고 있습니다. 전문 PCB 어셈블리 제공 업체는 연구 개발에 투자하여 이러한 발전을 유지합니다. 그들은 3D IC 포장, 유연한 PCB 및 고주파수 구성 요소와 같은 새로운 기술을 처리 할 수있는 지식과 장비를 가지고 있으며, 이는 특수 조립 기술이 필요합니다. 전문 어셈블러와 파트너 관계를 맺음으로써 제조업체는 최신 어셈블리 방법을 사용하여 제품을 구축하여 시장에서 경쟁력을 유지할 수 있습니다.

전문 PCB 어셈블리의 작동 방식

솔더 페이스트 응용 프로그램

PCB 어셈블리의 첫 번째 단계는 PCB에 솔더 페이스트를 적용하는 것입니다. 솔더 페이스트는 작은 솔더 입자와 플럭스의 혼합물로 금속 표면을 청소하고 납땜을 촉진하는 데 도움이됩니다. 페이스트는 PCB의 디자인과 일치하는 스텐실을 사용하여 적용되므로 구성 요소가 배치 될 패드에만 증착되도록합니다. 자동화 된 솔더 페이스트 프린터는 정확한 압력과 속도를 사용하여 페이스트의 적용을 보장하며, 이는 우수한 솔더 조인트를 보장하는 데 중요합니다.
구성 요소 배치
솔더 페이스트를 적용한 후, 구성 요소는 PCB에 배치됩니다. 이것은 일반적으로 자동화 된 픽 및 - 장소 기계를 사용하여 수행되며, 큰 구성 요소 크기와 유형을 대형 홀 구성 요소에서 작은 SMT 부품에 이르기까지 처리 할 수 있습니다. 기계는 비전 시스템을 사용하여 구성 요소를 식별하고 높은 정확도로 올바른 위치에 배치되도록합니다. 대량 생산의 경우 여러 기계를 라인에서 사용하여 처리량을 늘릴 수 있습니다.
납땜
구성 요소가 배치되면 PCB는 구성 요소를 제자리에 고정하기 위해 납땜됩니다. PCB 어셈블리에 사용되는 두 가지 주요 납땜 유형이 있습니다 : 리플 로우 납땜 및 파도 납땜. 리플 로우 납땜은 일반적으로 SMT 구성 요소에 사용됩니다. PCB는 리플 로우 오븐을 통과하여 온도가 점차적으로 증가하여 솔더 페이스트를 녹인 다음 PCB가 냉각 될 때 강화되어 강한 납땜 조인트를 형성합니다. 웨이브 납땜은 일반적으로 구멍 구성 요소에 사용됩니다. PCB는 용융 솔더의 파도를 통과하여 구멍을 채우고 보드의 아래쪽에 솔더 조인트를 형성합니다.
검사 및 테스트

납땜 후, PCB는 구성 요소가 올바르게 배치되고 솔더 조인트가 고품질인지 확인하기 위해 검사됩니다. 자동화 된 광학 검사 (AOI) 시스템은 카메라 및 이미지 처리 소프트웨어를 사용하여 부족한 구성 요소, 잘못된 배치 및 솔더 브리지와 같은 결함을 감지합니다. 보다 복잡한 PCB의 경우 X -Ray 검사를 사용하여 볼 그리드 어레이 (BGA)와 같이 육안으로 보이지 않는 구성 요소에서 솔더 조인트를 점검 할 수 있습니다.

테스트는 또한 프로세스의 중요한 부분입니다. 기능 테스트에는 PCB에 전원을 공급하여 의도 된 기능을 수행하는지 확인해야합니다. IN- 회로 테스트 (ICT)는 개별 구성 요소 및 연결의 전기적 특성을 확인하여 단락 또는 개방 회로와 같은 결함을 식별하는 데 도움이됩니다.

PCB 어셈블리 사양

우리는 고객의 다양한 요구를 충족시키기 위해 포괄적 인 PCB 어셈블리 서비스를 제공합니다. 전문 PCB 어셈블리 솔루션의 주요 사양은 다음과 같습니다.

매개 변수	표준 SMT 어셈블리	혼합 기술 어셈블리 (SMT + THRE -HOLE)	높은 정밀 어셈블리
구성 요소 크기 범위	01005 (0.4mm x 0.2mm) ~ 50mm x 50mm	01005에서 큰 통로 - 홀 구성 요소 (최대 100mm 길이)	008004 (0.2mm x 0.1mm) ~ 30mm x 30mm
PCB 크기 범위	50mm x 50mm ~ 500mm x 500mm	50mm x 50mm ~ 600mm x 600mm	30mm x 30mm ~ 400mm x 400mm
최대 구성 요소 밀도	제곱 미터당 2000 구성 요소	제곱 미터당 1500 개의 구성 요소	제곱 미터당 3000 개의 구성 요소
납땜 기술	리플 로우 납땜 (8- 존 오븐)	리플 로우 납땜 + 웨이브 납땜	질소 분위기와 함께 고급 리플 로우 납땜
검사 방법	AOI, 수동 육안 검사	AOI, X -RAY 검사 (BGA의 경우), 수동 검사	AOI, 3D AOI, X -RAY 검사, 자동 순환 코팅 검사
처리 시간	표준 : 5-7 일; Express : 2-3 일	표준 : 7-10 일; Express : 3-5 일	표준 : 10-14 일; Express : 5-7 일
인증	ISO 9001, IPC -A -610 클래스 2	ISO 9001, IPC -A -610 클래스 2 및 3, ISO 13485 (선택 사항)	ISO 9001, IPC -A -610 클래스 3, AS9100 (항공 우주 용)
최대 생산량	한 달에 100,000 개 이상의 단위	한 달에 50,000 개 이상의 단위	한 달에 30,000 개 이상의 단위

모든 PCB 어셈블리 프로세스에는 엄격한 품질 관리가 적용되며 최종 제품의 신뢰성과 성능을 보장하기 위해 고품질 재료 및 구성 요소 만 사용합니다. 또한 특정 고객 요구 사항을 충족하기위한 맞춤형 조립 솔루션도 제공합니다.

FAQ : PCB 어셈블리에 대한 일반적인 질문

Q : PCB 제작과 PCB 어셈블리의 차이점은 무엇입니까?
A : PCB 제작은 베어 프린트 회로 보드를 제조하는 과정이며, 여기에는 기판을 생성하고 전도성 트레이스를 에칭, 구멍을 뚫고 표면 마감재를 적용하는 과정입니다. 반면에 PCB 어셈블리는 전자 부품을 제조 된 PCB에 장착하여 기능 회로를 생성하는 과정입니다. 요컨대, 제작은 "빈"보드를 생성하는 반면 어셈블리는 구성 요소를 추가하여 작동합니다.
Q : 올바른 PCB 어셈블리 서비스 제공 업체를 어떻게 선택합니까?

A : PCB 어셈블리 서비스 제공 업체를 선택할 때 다음 요소를 고려하십시오. 특정 유형의 PCB 및 구성 요소를 처리하는 경험과 전문 지식; 품질 관리 프로세스 및 인증 (예 : IPC -A -610); 마감일을 충족시키기위한 생산 능력과 처리 시간; 경쟁력있는 가격으로 구성 요소를 공급하고 품질을 보장하는 능력; 조립 프로세스에 대한 정기적 인 업데이트를 포함하여 고객 지원 및 커뮤니케이션. 또한 품질을 직접 평가하기 위해 작업 샘플을 요청하는 것이 좋습니다.

Professional PCB 어셈블리는 성공적인 전자 제품 제조의 초석으로 제품이 시장에서 신뢰할 수 있고 효율적이며 경쟁력이 있는지 확인합니다. ~에Shenzhen Fanway Technology Co., Ltd.우리는 고객의 고유 한 요구를 충족시키기 위해 맞춤형 고품질 PCB 어셈블리 서비스를 제공하는 전문입니다. State -of -The -Art Equipment, 숙련 된 전문가 팀 및 품질에 대한 헌신을 통해 우리는 탁월한 결과를 제공하는 데 전념하고 있습니다.

저희에게 연락하십시오오늘날 PCB 어셈블리 서비스에 대한 자세한 내용과 전자 제품을 활기차게하는 방법에 대해 자세히 알아보십시오.
